普乐斯等离子清洗机带来新的技术干货：介绍内外饰注塑件结构设计时，内外饰皮纹件表面的皮纹方向、皮纹区域、拔模角度的设计要求，内饰定义为皮革纹时，一般会需要造型部门参考本文定义内饰皮纹，保持车内纹理的一致性。
1、常用皮纹种类

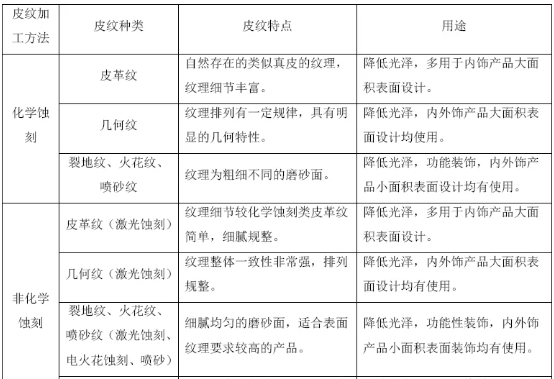

常用皮纹种类见下表。
内外饰样件，是指为验证装车问题，供应商提供的未带皮纹样件或带皮纹的样件，自制件也适用。
2、皮纹区域定义
产品皮纹区域的确定以产品装配关系为主，产品单品结构为辅。
1 产品装配关系
产品装配后，表面外露的区域需要定义皮纹。
产品装配后，配合缝隙、搭接关系等易目视到的区域需要定义皮纹，若需要定义皮纹，产品装配间隙设计时预留出做完皮纹后产品増加的厚度，通常此厚度为对应的纹理深度基础上増加0um-20um。
2 产品单品
产品与出模方向不垂直的同一平面不能一部分定义为皮纹区域，另一部分为非皮纹区域，否则皮纹制作后模具会沿产品出模方向出现倒扣，导致产品出模皮纹拉伤。
深腔、窄细筋、喇叭网、格栅网格等产品不易出模的结构通常不定义皮纹区域，进行喷砂处理或者保留模具加工成型的火花纹，保证产品顺利出模。
产品分型线两侧都有胶位且装配后外露，则分型线两侧都定义皮纹区域。
3、脱模角度

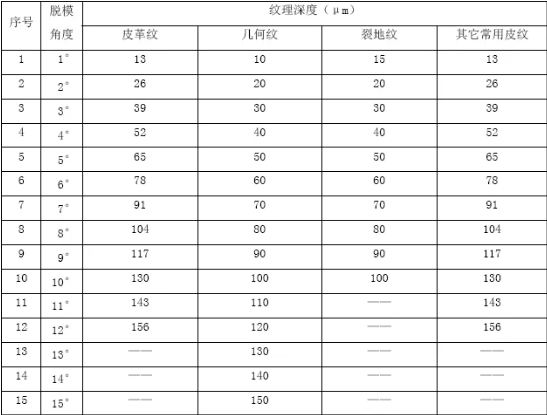

在产品设计前，需结合表面纹理深度对产品相应的脱模角度，保证产品顺利成型，通常脱模角度对应的纹理深度见下表。
4、皮纹方向
对于内饰皮纹方向，一般将认可的标准皮纹样板进行X、Y向规定，如下图所示。
内饰皮纹方向以X表示，下图中箭头方向表示皮纹方向。

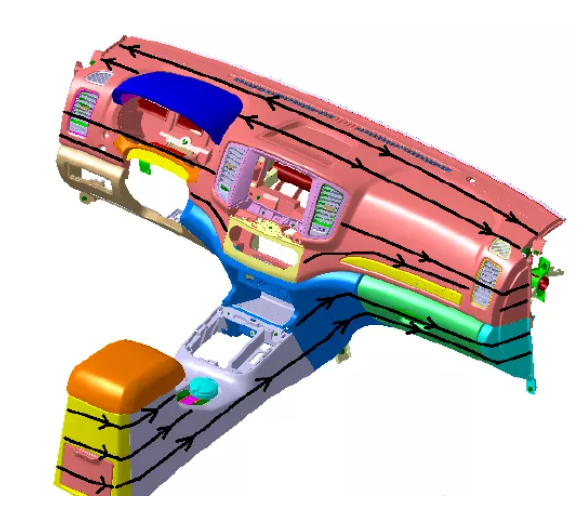

仪表盘，副仪表盘皮纹方向

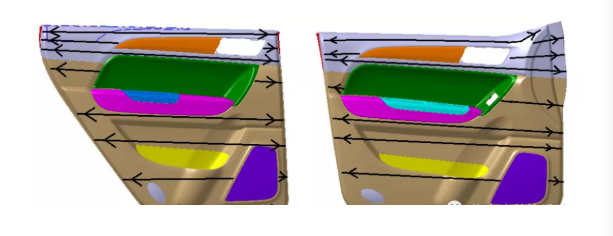

前后门护板皮纹方向

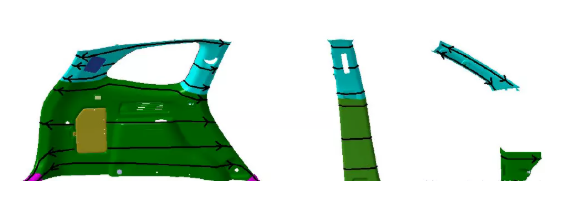

侧围护板，门槛护板皮纹方向

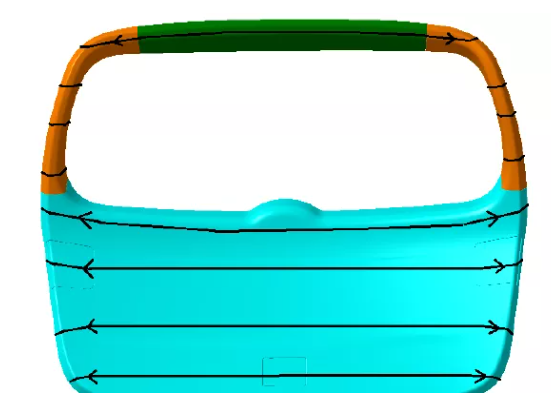

背门护板皮纹方向

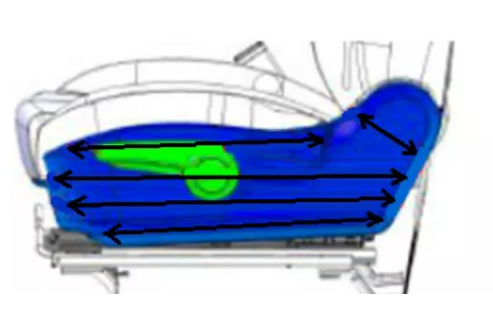

座椅侧护板皮纹方向

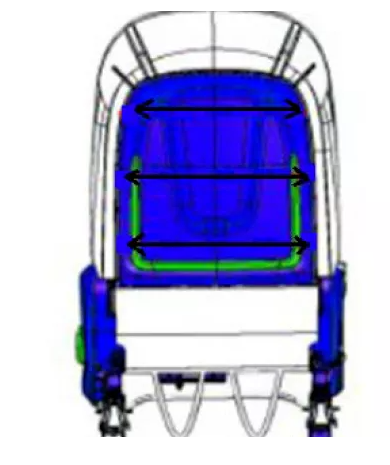

座椅背护板皮纹方向
由于外饰皮纹通常为犁地纹或不规则的几何纹，一般不涉及到方向问题，故外饰皮纹方向不做定义。
