TO 封装 TOSA/ROSA 量产不良根治！等离子清洗解决芯片、透镜、管座全表面问题
文章导读：在键合、耦合、气密老化测试中频繁出现脱键、光功率衰减、气密漏气、透镜偏移等报废问题，根源均是工件表面纳米级污染、氧化、低表面能缺陷，传统擦拭、吹扫无法根除，真空等离子可分点位精准解决各类表面隐患。

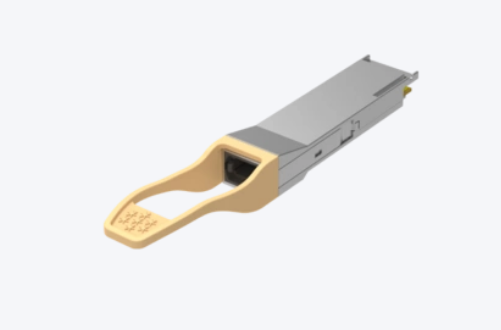

10G/25G/100G/400G 光模块大量采用 TO-CAN 金属封装结构，包含光芯片、金属管座、透镜、陶瓷垫片、金属管帽等零配件。在键合、耦合、气密老化测试中频繁出现脱键、光功率衰减、气密漏气、透镜偏移等报废问题，根源均是工件表面纳米级污染、氧化、低表面能缺陷，传统擦拭、吹扫无法根除，真空等离子可分点位精准解决各类表面隐患。
一、芯片焊盘氧化，键合拉力差、虚焊、信号漂移
表面问题根源
晶圆划片后焊盘形成薄层氧化膜，切割液、环境油污附着在电极表面；氧化层形成隔离层，金线金球仅物理贴合，无冶金结合，冷热冲击后极易脱键，高速信号出现阻抗漂移、眼图畸变。
等离子处理工艺
采用氩氢混合还原性等离子，低温温和剥离 Au、Al 焊盘氧化层，同步搭配氧气等离子分解表面有机残留；全程低能量处理，不会损伤 VCSEL、PD 光敏发光区域。
实际改善效果
金线键合平均拉力提升 40%，脱键不良率从 7% 降至 0.3% 以内，长期高低温循环无接触电阻漂移。
二、金属管座、管帽油污氧化，气密测试漏气、腔体内部腐蚀
表面问题根源
管座冲压加工残留机油、存放过程自然氧化，密封槽附着脱模剂；环氧密封胶无法与金属基材紧密结合，界面产生微小缝隙，水汽、粉尘进入腔体，长期使用镜片起雾、金属镀层发黑腐蚀。
等离子处理工艺
氩氧混合等离子同步完成除油、去氧化两道工序，等离子粒子可渗透管座凹槽、管壁边角无死角；活化金属密封粘接面，大幅提升密封胶结合力。
实际改善效果
模组气密测试一次性通过率接近 100%，85℃/85% RH 湿热老化 1000 小时无漏气、内部无腐蚀缺陷。
三、透镜表面粉尘油污，镀膜针孔、耦合老化光功率大幅衰减
表面问题根源
光学透镜抛光残留亚微米陶瓷微粉，转运过程沾染指纹油脂；镀膜阶段粉尘造成针孔、膜层脱落；耦合时基材表面能低，UV 胶水浸润不全，隐形气泡在温度循环后引发透镜滑移，光功率持续下跌。
等离子处理工艺
选用微波低温纯氧等离子干式清洗，无液体、无水印、不划伤光学镀膜；清除纳米级粉尘与有机油污，在玻璃表面接枝极性基团，水滴角稳定控制在 35° 以内。
实际改善效果
透镜耦合良率提升 12%，老化光功率衰减类不良下降 90%。
四、LCP 塑胶透镜支架脱模剂残留，点胶分层、模组漏光
表面问题根源
LCP 属于惰性工程塑料，注塑成型后表面覆盖一层脱模剂，胶水无法充分铺展浸润；冷热循环产生热应力，粘接界面开裂，出现透镜偏移、漏光不良。
等离子处理工艺
纯氧等离子活化改性，在塑胶表面生成大量羟基、羧基极性基团，提升基材表面自由能，胶水完全铺展无缩边。
实际改善效果
支架与透镜粘接牢固，完整通过 1000 小时冷热冲击可靠性测试，无分层、漏光失效。
TO封装配套设备选型建议

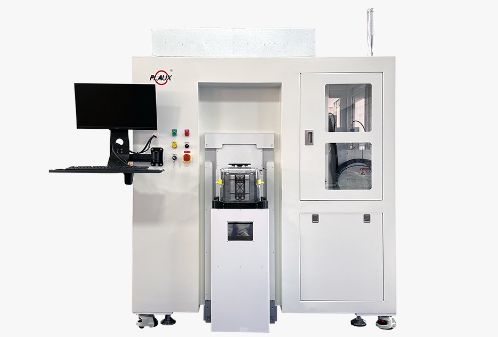

中小批量离线生产选用真空射频等离子；高端 200G/400G 高速 TO 器件、带精密透镜组件，优先无电极微波等离子，规避金属溅射污染光路。
TO 封装各类老化失效、键合不良、气密漏气问题，均可通过等离子预处理从源头管控。我们提供适配 TO 流水线的离线、在线轨道式等离子清洗设备，支持免费样品工艺测试、产线工艺调试，有量产良率难题欢迎随时咨询！
