TOSA/ROSA 工艺流程中，哪些工序必须配置等离子清洗？
文章导读：TO-CAN 封装广泛应用于 10G/25G/100G/400G 光发射、接收器件，生产流程环环相扣，脱键、气密漏气、透镜老化偏移、光功率衰减等不良，大多源于关键工序前缺少表面预处理。本文沿着标准 TO 封装流水线，梳理4 处核心等离子工位、处理目标与工艺选型。
TO-CAN 封装广泛应用于 10G/25G/100G/400G 光发射、接收器件，生产流程环环相扣，脱键、气密漏气、透镜老化偏移、光功率衰减等不良，大多源于关键工序前缺少表面预处理。本文沿着标准TO封装流水线，梳理4 处核心等离子工位、处理目标与工艺选型。
TO 标准工艺流程简要路线
管座来料检验 → 等离子清洗① → 光芯片固晶（银胶 / 共晶）→ 固化 → 等离子清洗② → 金线 / 铝线键合 → 透镜预处理 → 等离子清洗③ → 透镜耦合点胶 → 管座与管帽密封前预处理 → 等离子清洗④ → 激光封焊 / 环氧密封 → 老化、光学测试
工位①：管座来料、芯片固晶前等离子处理

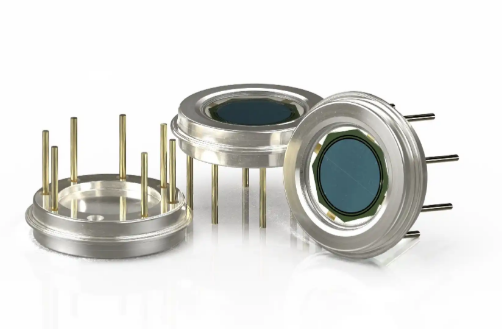

处理对象：TO 金属管座、陶瓷垫片
污染物：冲压机油污、表面氧化、脱模剂、环境浮尘
工艺目标：清除油污与薄层氧化，提升银胶浸润性，避免芯片粘接空洞、散热界面不良。
推荐气体：Ar+O₂混合等离子。
工位②：芯片固化后、引线键合前（最重要工位）
处理对象：VCSEL/PD 芯片焊盘、管座引脚焊盘
污染物：晶圆切割液有机残留、焊盘自然氧化、微量助焊剂杂质
工艺目标：氩氢混合气温和去除 Au/Al 焊盘氧化层，氧气分解有机物；显著提升金线键合拉力，降低虚焊、冷热冲击脱键风险。
高端高速 TO 器件优先选用微波真空等离子，规避射频电极溅射污染光敏区域。
工位③：透镜耦合点胶前等离子清洗
处理对象：光学透镜、LCP 塑胶支架粘接面
污染物：镜片抛光微粉、转运指纹油脂、塑胶表面脱模剂
工艺目标：纳米级干式洁净镜片，降低光路插入损耗；提升基材表面能，UV 耦合胶无缩边、无隐形气泡，防止老化透镜微位移、光功率下跌。
工位④：管座、管帽密封封焊 / 环氧灌封前预处理
处理对象：管座密封槽、管帽结合面
污染物：长期存放氧化、组装过程吸附有机杂质
工艺目标：活化金属密封界面，保障环氧密封胶结合强度，提升整机气密一次性通过率，阻挡水汽进入腔体，避免镜片内部起雾、镀层腐蚀。
TO 封装工艺实操提醒
等离子活化存在时效性，处理完成30 分钟内必须完成下道点胶、键合工序；量产建议搭配水滴角抽样检测，量化活化效果。
总结
TO 封装键合不良、气密失效、透镜耦合良率偏低，可通过精准布置等离子工位实现良率提升。我们提供离线批量、小型在线轨道式真空等离子设备，适配 TO 产线节拍，支持免费样品工艺验证与参数调试，欢迎光器件厂商咨询！
