拆解IGBT模块生产：为什么头部车企功率器件全标配真空等离子处理机？
文章导读：在新能源汽车电控、车载 OBC、光伏逆变器、储能变流器领域，IGBT 是电能变换的核心心脏，车规级 IGBT 对粘接强度、导热性能、长期湿热可靠性有着严苛标准。伴随新能源车电压平台迈向 800V，Si 基 IGBT、SiC 碳化硅功率模块的封装工艺不断升级，传统超声波清洗、酸碱湿法清洗逐渐难以满足高端量产要求，真空等离子表面处理从可选工艺，变成比亚迪、汇川、斯达半导等头部厂商量产线的标配工序。

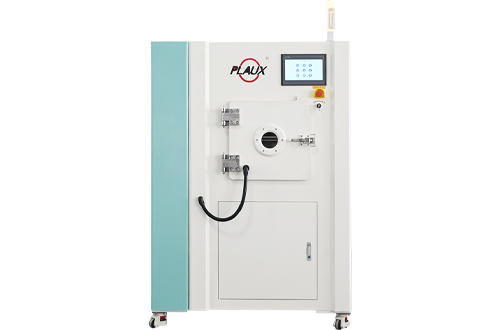

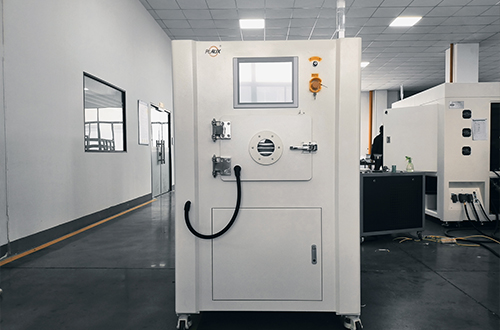

在新能源汽车电控、车载 OBC、光伏逆变器、储能变流器领域，IGBT 是电能变换的核心心脏，车规级 IGBT 对粘接强度、导热性能、长期湿热可靠性有着严苛标准。伴随新能源车电压平台迈向 800V，Si 基 IGBT、SiC 碳化硅功率模块的封装工艺不断升级，传统超声波清洗、酸碱湿法清洗逐渐难以满足高端量产要求，真空等离子表面处理（等离子清洗机）从可选工艺，变成比亚迪、汇川、斯达半导等头部厂商量产线的标配工序。
从 IGBT 完整封装流程来看，等离子主要落地在 DBC 基板预处理、芯片固晶、引线键合、灌封塑封四大关键节点，每一步都针对性解决量产痛点。
一、DBC/AMB 陶瓷覆铜板预处理：解决烧结空洞、导热不良
DBC 氮化铝、氧化铝陶瓷基板是 IGBT 的散热载体，基板覆铜面在冲压、裁切后，表面附着脱模剂、油污、铜氧化层。传统化学清洗容易残留药液，腐蚀薄铜层，造成银烧结、锡焊时出现大面积空洞，空洞超标会直接导致 IGBT 工作过热、功率衰减。
采用Ar+H₂+O₂混合真空等离子，依靠氢气还原去除铜层氧化，氧气剥离有机杂质，氩气微观轰击粉尘，在低温环境下完成洁净活化。处理后基板表面能大幅提升，焊料浸润均匀，烧结空洞率从 5% 以上控制在 1% 以内，模块导热系数稳定达标车规标准。
二、IGBT 裸片固晶前清洗，规避芯片局部虚焊失效
晶圆划片、裂片工序会在芯片背面残留蓝胶残渣、硅微碎屑，肉眼难以分辨。杂质夹杂在芯片与焊料之间，运行过程中受热分层，造成芯片局部发热烧毁。
真空等离子温和去除残胶与颗粒，全程温度低于 60℃，不会损伤芯片有源区，大幅提升银浆、焊片与芯片的贴合一致性，有效降低车载 IGBT 早期失效故障率。
三、铝丝 / 铜带键合前除氧化铝，是车规 IGBT 重中之重
IGBT 芯片焊盘为铝材质，空气中极易生成致密氧化铝薄膜，氧化铝绝缘性高，直接键合会出现引线拉力不足、虚焊、高温脱丝，整车颠簸、冷热循环后极易出现电控故障。
行业通用氩氢等离子工艺，在密闭真空环境下还原铝层氧化膜，活化焊盘表层。经过处理后的焊区，铝丝、铜带键合拉力提升 35% 以上，顺利通过 - 40℃~150℃上千次高低温冲击测试，满足车用严苛工况。
四、壳体与基板灌封预处理，杜绝硅凝胶分层进水失效
IGBT 腔体内部、塑胶框架、陶瓷侧壁残留微量油污与脱模剂，灌注硅凝胶、环氧树脂后容易出现粘接分层、内部气泡，水汽顺着缝隙侵入腔体腐蚀芯片。
灌封前整腔真空等离子活化，提升壳体与封装胶的界面附着力，避免胶体剥离漏气，保障 IGBT 在潮湿、颠簸的车载环境长期稳定运行。
五、SiC 碳化硅模块加速等离子工艺普及
第三代半导体 SiC 模块是 800V 高压平台主流器件，碳化硅芯片材质惰性高，光刻后残胶、界面活化无法依靠传统湿法处理。真空等离子既能精准去除刻蚀残渣，又能实现低温表面改性，如今 SiC 功率模块产线，等离子设备配置密度远超传统硅基 IGBT。
总结
传统清洗要么腐蚀基材、要么清洁不彻底，无法适配车规严苛可靠性。真空等离子干式环保、低温无损、兼顾清洁与活化的独有优势，精准解决 IGBT 封装中空洞、脱键、分层、过热四大量产顽疾。随着新能源汽车持续放量，无论国产功率器件厂还是外资封装工厂，真空等离子已经成为高端 IGBT 产线不可替代的标配工艺。
