半导体封装良率提升关键！等离子清洗如何解决芯片虚焊、分层、键合不良问题
文章导读：随着半导体芯片制程不断微缩，封装精度、洁净度要求达到纳米级别。传统水洗、擦拭、吹气工艺，已经无法满足精密芯片封装的界面洁净需求。等离子清洗凭借干式超净、低温无损伤、无死角处理优势，已成为半导体晶圆、固晶、键合、塑封、底部填充必不可少的前置工艺。
随着半导体芯片制程不断微缩，封装精度、洁净度要求达到纳米级别。传统水洗、擦拭、吹气工艺，已经无法满足精密芯片封装的界面洁净需求。等离子清洗（等离子清洗机）凭借干式超净、低温无损伤、无死角处理优势，已成为半导体晶圆、固晶、键合、塑封、底部填充必不可少的前置工艺。
在半导体封装流程中，芯片、引线框架、基板表面会残留微量光刻胶、助焊剂、粉尘、有机油污，同时金属焊盘极易氧化。这些微观缺陷会直接导致芯片粘接空洞、金线键合拉力不足、底部填充脱层、封装开裂、器件漏电等不良。

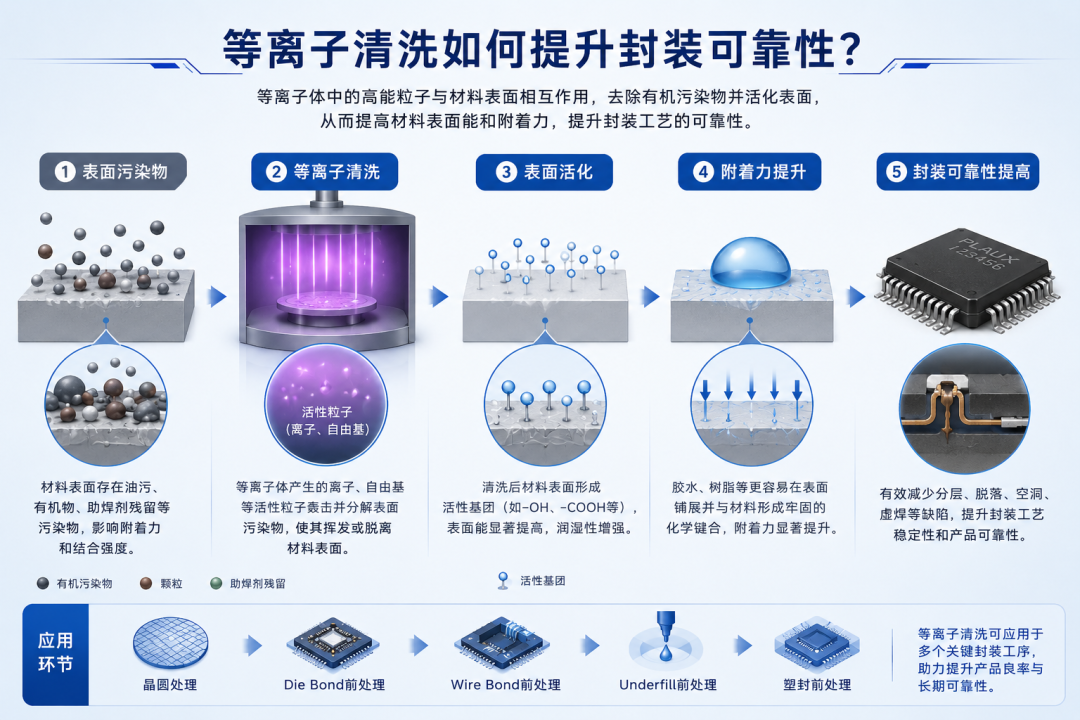

等离子清洗可针对性解决半导体三大核心工艺难题：
1、晶圆与芯片表面超净清洗

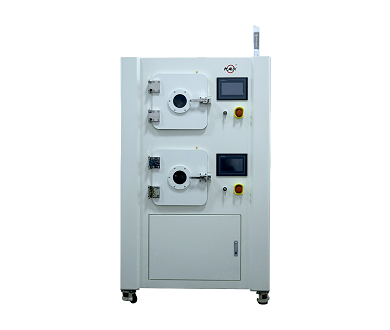

通过氧等离子分解晶圆切割残留、光刻残胶、表面有机污染物，去除芯片表面纳米级杂质，保证固晶界面干净致密，有效降低芯片脱晶、散热不良风险。
2、焊盘低温去氧化，提升键合可靠性
采用氩氢还原性等离子，低温温和去除金、银、铜、铝焊盘氧化层，不损伤芯片钝化层与电路结构。处理后键合拉力显著提升，杜绝虚焊、脱键、阻抗漂移问题。
3、基板活化，解决底部填充与塑封分层

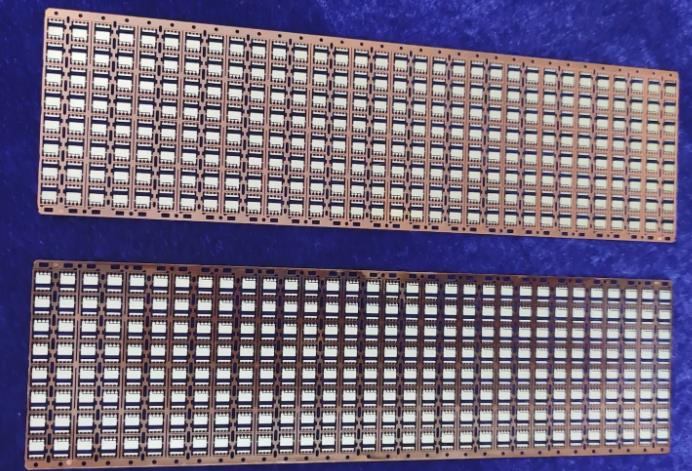

陶瓷基板、FR4基板、引线框架表面普遍存在表面惰性问题，环氧树脂、底填胶浸润性差。等离子活化后基材表面能大幅提升，胶体填充更均匀，杜绝封装分层、裂纹、水汽渗透失效。
目前等离子清洗广泛应用于SIP、COB、BGA、QFN、TSV等高端封装工艺，是半导体精密封装提升良率、保障长期可靠性的核心工艺。
