等离子清洗机在光模块行业的四大应用领域及工艺价值

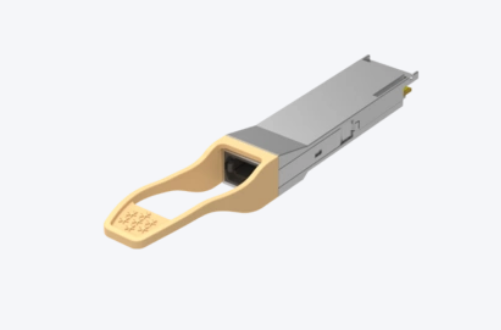

文章导读:随着AI算力产业高速发展,800G、1.6T高速光模块加速普及,CPO共封装技术逐步落地商用。高速光通信器件对封装精度、界面洁净度、光学稳定性、长期可靠性的要求大幅提升。
随着AI算力产业高速发展,800G、1.6T高速光模块加速普及,CPO共封装技术逐步落地商用。高速光通信器件对封装精度、界面洁净度、光学稳定性、长期可靠性的要求大幅提升。
传统人工擦拭、压缩空气吹扫、超声波水洗等工艺,仅能处理表面大颗粒粉尘,无法去除纳米级油污、金属氧化层、微孔残胶和微观附着物。
等离子清洗工艺凭借干式、低温、无残留、全域无死角、不损伤基材的优势,已成为光模块TO、COB、Box、CPO全封装路线的标准前置工艺,广泛应用于光模块生产全流程。

一、光芯片与基板封装领域:解决脱晶、虚焊、键合不良

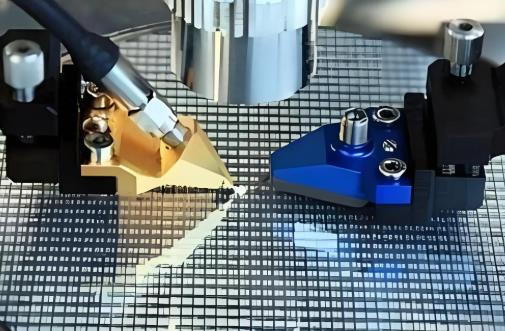

光芯片是光模块的核心有源器件,包括VCSEL、DFB、EML激光器、PD探测器以及高端硅光芯片。在晶圆切割、固晶粘接、引线键合等工序中,表面极易残留切割液、光刻残胶、微量油污,同时焊盘会自发形成纳米氧化层。
这些肉眼不可见的微观污染,会直接导致芯片粘接空洞、散热不良、金线键合拉力不足、冷热冲击脱键、接触电阻漂移等不良问题。
等离子清洗可通过差异化气体工艺精准解决问题:
1、氧气等离子有效分解表面有机残留、残胶和油污,彻底清除界面隔离层;
2、氩氢还原性等离子温和去除金、铜、铝焊盘氧化层,实现稳定冶金结合;
3、活化芯片与基板粘接界面,提升银胶、底填胶浸润性,降低模组工作温升,杜绝大功率工况下脱晶失效。
该工艺同样适配DBC陶瓷基板、高速PCB载板、FPC柔性排线预处理:清除板面助焊剂、树脂残渣,优化焊接与绑定效果,解决高速信号阻抗漂移、闪断等问题,全面提升芯片封装可靠性。

二、光学元器件领域:稳定光路指标,降低光损漂移
光模块的光学组件直接决定插入损耗、回波损耗等核心光学参数,主要包含光学透镜、滤光片、隔离器、棱镜、FA光纤阵列、陶瓷插芯等精密元件。
光学元件在抛光、研磨、转运过程中,容易附着亚微米粉尘、玻璃微粉和微量油脂。传统清洗方式无法清理V槽缝隙、端面微孔内的残留杂质,长期使用会出现镀膜针孔、膜层脱落、透镜偏移、光功率衰减、光路损耗超标等问题。
等离子低温干式清洗具备独特优势:
全程低温无水印、无机械划伤、不损伤光学镀膜;可渗透微米级缝隙,彻底清除V槽、微孔内的顽固粉尘与有机杂质。同时有效提升玻璃、陶瓷基材表面能,让UV耦合胶、固定胶充分浸润铺展,杜绝隐形气泡与粘接缩边问题。
经过等离子处理后的光学元件,耦合良率大幅提升,光路一致性显著优化,彻底解决光模块长期老化后的光损漂移、参数波动问题。
三、金属结构件领域:提升气密可靠性,杜绝腔体失效
光模块金属结构件涵盖TO管座、管帽、Box铝合金壳体、金属压环等,是模组密封、散热、防护的核心载体。
金属件在冲压、存放、组装过程中,表面会产生加工油污、自然氧化层,密封槽、边角缝隙极易藏污纳垢。如果预处理不到位,密封胶无法与金属基材紧密贴合,会形成微观缝隙,导致模组气密漏气、水汽侵入,最终引发腔体起雾、金属镀层腐蚀、光路失效等批量不良。
等离子采用氩氧混合工艺,同步完成除油、去氧化、界面活化三道工序:
全方位覆盖壳体凹槽、折角、边角盲区,彻底清除污染物;大幅提升密封胶与金属的结合强度,让光模块气密测试通过率接近100%,有效保障光模块长期湿热、高低温循环工况下的使用稳定性。
四、高性能塑胶结构件领域:解决难粘、分层、漏光问题
高端光模块大量采用LCP、PEEK等高性能工程塑胶,用于制作透镜支架、光纤基座、密封结构件。这类材料耐高温、绝缘性强、稳定性高,但属于典型惰性材质,表面能极低、无活性极性基团。
同时注塑生产残留的脱模剂会附着在塑胶表面,直接点胶、密封极易出现胶水缩边、粘接分层、密封失效、模组漏光等问题,也是光模块长期老化失效的核心诱因之一。
等离子表面改性技术可从根源解决惰性材料粘接难题:
通过氧气等离子轰击,在塑胶表面接枝羟基、羧基等活性极性基团,在不改变材料本体性能的前提下,大幅提升表面润湿性。处理后的塑胶基材,胶水浸润均匀、粘接牢固,可顺利通过千小时冷热冲击、湿热老化测试,彻底解决塑胶结构件的密封与粘接可靠性难题。

五、适配全封装路线,适配高速光模块量产
目前等离子清洗工艺已全面覆盖光模块四大主流封装形态:
1、TO-CAN封装:适配10G-400G TOSA/ROSA器件,用于管座预处理、键合、透镜耦合、密封工序;
2、COB封装:400G/800G高速模块核心工艺,优化芯片固晶、光纤耦合、支架密封效果;
3、Box长距封装:提升相干模块基板焊接、光学耦合、整机气密可靠性;
4、CPO共封装:采用低损伤微波等离子工艺,适配硅光芯片、微纳结构、TSV微孔精密清洗,满足1.6T/3.2T超高速模块量产标准。
六、总结:等离子成为高端光模块量产刚需工艺
在光模块高速化、集成化、精密化的发展趋势下,微观界面污染、粘接失效、光学损耗波动,已经成为制约产品良率与可靠性的核心瓶颈。
等离子清洗与表面改性技术,凭借纳米级精密清洗、低温去氧化、惰性材料活化、无死角处理、无残留环保工艺等优势,贯穿光模块封装全流程,有效解决脱晶、脱键、光损超标、气密漏气、分层漏光等各类量产难题,是当下高端光通信封装产业不可或缺的核心预处理工艺。
