等离子处理在半导体封装芯片工艺中的应用

来源：普乐斯浏览：次发布日期：2023-09-26 09:39【大中小】

文章导读：等离子处理是一种重要的半导体封装芯片工艺技术。等离子处理可以清洗材料表面、改善粘附性、修饰化学性质、制备封装材料等，提高封装可靠性。但等离子处理技术也存在一些缺点，需要在实际应用中加以考虑。未来，随着半导体封装芯片工艺的不断发展，等离子处理技术也将不断完善和创新，为半导体封装芯片的高可靠性提供更好的保障。

等离子处理在半导体封装芯片工艺中应用广泛，主要包括以下几个方面

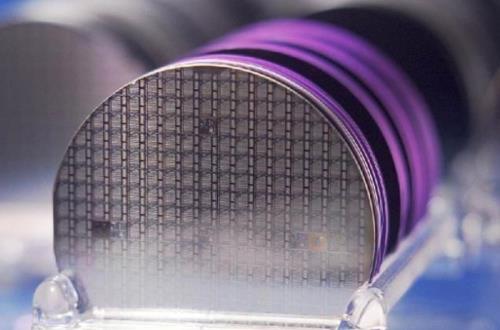

(1) 清洗半导体芯片表面等离子处理可以清除半导体芯片表面的有机物、保证芯片表面的干净和光滑，提高粘附性和可靠性。

(2) 改善半导体芯片表面的粘附性等离子处理可以改善半导体芯片表面的粘附性，提高芯片与封装材料之间的粘附强度，从而提高封装可靠性。
(3) 修饰半导体芯片表面的化学性质等离子处理可以通过改变半导体芯片表面的化学性质，使其具有亲水性或疏水性，从而控制封装材料的润湿性和粘附性，提高封装可靠性。
(4) 制备封装材料等离子体技术可以制备封装材料，如氮化硅膜、非晶硅薄膜等。
等离子处理的优缺点
等离子处理技术具有以下优点
(1) 清洁度高等离子处理可以清除材料表面的有机物、保证材料表面的干净和光滑。

(2) 精度高等离子处理可以控制材料表面的化学性质、粘附性和润湿性等，从而满足不同应用需求。
(3) 稳定性好等离子处理技术可以控制等离子体的产生和作用时间，从而保证处理效果的稳定性。
(4) 成本低等离子处理技术成本低，可以在大规模生产中应用。
等离子处理技术也存在一些缺点
(1) 设备要求高等离子处理设备需要高压、高频电源等，设备成本较高。
(2) 处理时间较长等离子处理时间较长，需要数十分钟到数小时的处理时间。
(3) 损伤材料表面等离子处理过程中，等离子体对材料表面会产生一定的损伤，可能影响材料的性能。

等离子处理是一种重要的半导体封装芯片工艺技术。等离子处理可以清洗材料表面、改善粘附性、修饰化学性质、制备封装材料等，提高封装可靠性。但等离子处理技术也存在一些缺点，需要在实际应用中加以考虑。未来，随着半导体封装芯片工艺的不断发展，等离子处理技术也将不断完善和创新，为半导体封装芯片的高可靠性提供更好的保障。
