如何根据不同的应用场景调整火焰等离子清洗机的参数？
文章导读：根据不同应用场景调整火焰等离子清洗机的参数，核心遵循 “材质耐受度优先，匹配处理目标” 原则，实现清洁、活化效果的最优解。以下是分场景的参数调整方案、典型案例及调试逻辑：
根据不同应用场景调整火焰等离子清洗机的参数，核心遵循 “材质耐受度优先，匹配处理目标” 原则，实现清洁、活化效果的最优解。以下是分场景的参数调整方案、典型案例及调试逻辑：

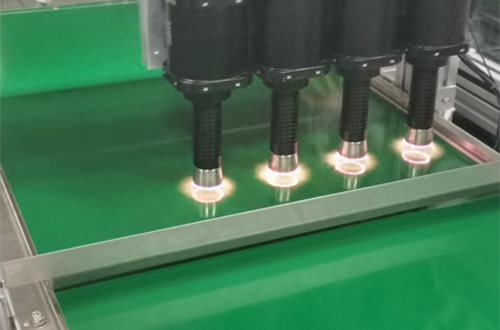

耐高温材质（厚 PP/ABS、金属、碳纤维复材）
热敏材质（PI/PET 薄膜、FPC、医用耗材）
再明确处理目标
重度去油污 / 脱模剂： 缩短喷头距离；
表面活化提升附着力：优化等离子气体配比 + 功率；
精密清洁（无损伤）：降低等离子功率 + 延长处理时间。
处理目标：去除脱模剂，提升表面能至 65mN/m 以上，保证喷漆附着力
参数
电源：40kHz 中频，功率 200W；
气体配比：O₂:Ar=7:3，强化极性基团引入；
气体流量：40sccm，喷头距离 8mm；
处理速度：5m/min（与火焰同步）。
协同参数：喷头间距 15cm，传送带速度波动≤±0.5m/min。
效果：百格测试 0 级，盐雾试验 1000 小时无掉漆。
场景 2：电子电器 - PI 柔性电路板活化
处理目标：提升覆盖膜粘接强度，避免 PI 薄膜变形 / 脆化
参数
电源：40kHz 中频，功率 120W（低功率防热损伤）；
气体类型：纯 Ar 气（物理轰击轻度粗糙化，无化学氧化）；
气体流量：30sccm，喷头距离 6mm；
处理速度：1m/min（低速保证均匀性）。
效果：覆盖膜剥离强度从 0.8N/mm 升至 1.8N/mm，弯折 10 万次无脱层。
场景3：包装印刷 - PP 饮料瓶身印字前活化
处理目标：快速去除表面油污，提升印字附着力，适配 30m/min 卷对卷流水线
参数
电源：40kHz 中频，功率 150W；
气体类型：纯 O₂气（快速氧化活化）；
气体流量：50sccm，喷头距离 10mm；
处理速度：30m/min。
协同参数：喷头间距 10cm，保证快速降温。
效果：印字耐摩擦次数从 500 次提升至 3000 次。
场景4：医疗器械 - PP 注射器去脱模剂
处理目标：脱模剂残留＜0.05μg/cm²，满足 ISO 10993 生物相容性标准
参数
电源：13.56MHz 射频，功率 100W（射频等离子更均匀，适合精密件）；
气体类型：纯 O₂气（氧化去除脱模剂，无残留）；
气体流量：20sccm，喷头距离 5mm；
处理时间：30s / 件（静态处理，替代流水线）。
效果：生物相容性评级 Class VI，灭菌后无化学析出。
场景5：新能源 - 铝合金光伏边框涂胶前清洁
处理目标：去除铝氧化层，提升硅胶粘接强度，增强抗风载能力
参数
电源：40kHz 中频，功率 250W；
气体配比：Ar:H₂=9:1（H₂还原残留氧化层，Ar 物理轰击）；
气体流量：45sccm，喷头距离 10mm；
处理速度：3m/min。
协同参数：喷头间距 20cm（金属散热慢，延长降温距离）。
效果：粘接强度提升 200%，通过 IEC 61215 耐久性测试。
一、 核心调试逻辑
先判断材质特性耐高温材质（厚 PP/ABS、金属、碳纤维复材）
热敏材质（PI/PET 薄膜、FPC、医用耗材）
再明确处理目标
重度去油污 / 脱模剂： 缩短喷头距离；
表面活化提升附着力：优化等离子气体配比 + 功率；
精密清洁（无损伤）：降低等离子功率 + 延长处理时间。
二、 分场景参数调整方案
场景1：汽车制造 - PP 保险杠喷漆前活化处理目标：去除脱模剂，提升表面能至 65mN/m 以上，保证喷漆附着力
参数
电源：40kHz 中频，功率 200W；
气体配比：O₂:Ar=7:3，强化极性基团引入；
气体流量：40sccm，喷头距离 8mm；
处理速度：5m/min（与火焰同步）。
协同参数：喷头间距 15cm，传送带速度波动≤±0.5m/min。
效果：百格测试 0 级，盐雾试验 1000 小时无掉漆。
场景 2：电子电器 - PI 柔性电路板活化
处理目标：提升覆盖膜粘接强度，避免 PI 薄膜变形 / 脆化
参数
电源：40kHz 中频，功率 120W（低功率防热损伤）；
气体类型：纯 Ar 气（物理轰击轻度粗糙化，无化学氧化）；
气体流量：30sccm，喷头距离 6mm；
处理速度：1m/min（低速保证均匀性）。
效果：覆盖膜剥离强度从 0.8N/mm 升至 1.8N/mm，弯折 10 万次无脱层。
场景3：包装印刷 - PP 饮料瓶身印字前活化
处理目标：快速去除表面油污，提升印字附着力，适配 30m/min 卷对卷流水线
参数
电源：40kHz 中频，功率 150W；
气体类型：纯 O₂气（快速氧化活化）；
气体流量：50sccm，喷头距离 10mm；
处理速度：30m/min。
协同参数：喷头间距 10cm，保证快速降温。
效果：印字耐摩擦次数从 500 次提升至 3000 次。
处理目标：脱模剂残留＜0.05μg/cm²，满足 ISO 10993 生物相容性标准
参数
电源：13.56MHz 射频，功率 100W（射频等离子更均匀，适合精密件）；
气体类型：纯 O₂气（氧化去除脱模剂，无残留）；
气体流量：20sccm，喷头距离 5mm；
处理时间：30s / 件（静态处理，替代流水线）。
效果：生物相容性评级 Class VI，灭菌后无化学析出。
场景5：新能源 - 铝合金光伏边框涂胶前清洁
处理目标：去除铝氧化层，提升硅胶粘接强度，增强抗风载能力
参数
电源：40kHz 中频，功率 250W；
气体配比：Ar:H₂=9:1（H₂还原残留氧化层，Ar 物理轰击）；
气体流量：45sccm，喷头距离 10mm；
处理速度：3m/min。
协同参数：喷头间距 20cm（金属散热慢，延长降温距离）。
效果：粘接强度提升 200%，通过 IEC 61215 耐久性测试。
三、 参数调整常见问题与修正方案
| 问题现象 | 原因分析 | 调整措施 |
| 表面处理不均，局部附着力差 | 火焰温度梯度大 / 等离子速度过快 | 1. 调大燃气 - 空气配比至 1:13；2. 降低等离子处理速度 |
| 塑料表面碳化发黄 | 火焰距离过近 / 温度过高 | 1. 喷头距离增至 12-15mm；2. 配比调至 1:15，降低温度 |
| 热敏件变形脆化 | 误开火焰模块 / 等离子功率过高 | 1. 关闭火焰；2. 等离子功率降至 80-100W |
| 金属表面二次氧化 | 等离子后未及时涂胶 / 气体含氧量高 | 1. 等离子后 24 小时内完成涂胶；2. 改用纯 N₂气等离子 |
亲，如果您对等离子体表面处理机有需求或者想了解更多详细信息，欢迎点击普乐斯的在线客服进行咨询，或者直接拨打全国统一服务热线400-816-9009，普乐斯恭候您的来电！
下一篇：等离子表面处理工艺 上一篇：火焰等离子清洗机的工作参数有哪些？
苏公网安备 32058302002178号
