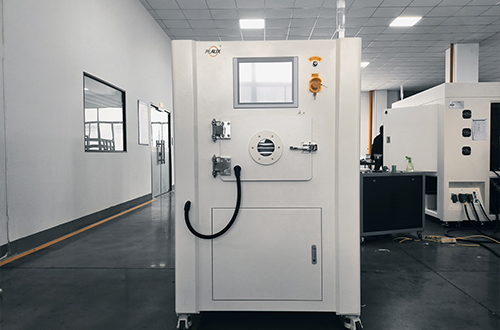

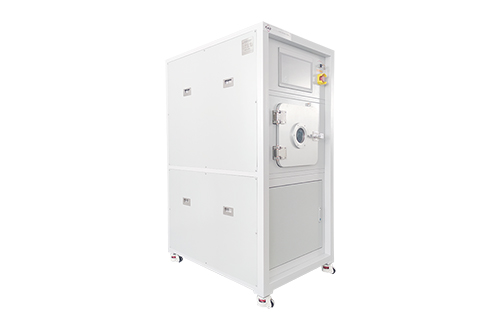

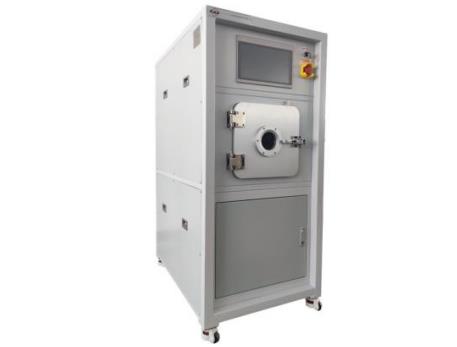

等离子干刻机介绍
文章导读：等离子干刻机（Plasma Dry Etcher）是利用等离子体对材料表面进行刻蚀加工的设备，广泛应用于半导体、微机电系统（MEMS）、光电子器件等领域。其核心优势在于刻蚀精度高、均匀性好，且无需湿法化学试剂，符合高端制造的洁净要求。
等离子干刻机（Plasma Dry Etcher）是利用等离子体对材料表面进行刻蚀加工的设备，广泛应用于半导体、微机电系统（MEMS）、光电子器件等领域。其核心优势在于刻蚀精度高、均匀性好，且无需湿法化学试剂，符合高端制造的洁净要求。以下从原理、分类、工艺参数、应用场景等方面详细解析：
1. 物理刻蚀（离子轰击）
利用高能离子（如 Ar⁺）在电场作用下加速撞击材料表面，通过动量传递使原子或分子脱离表面，实现刻蚀。
特点：刻蚀方向性强（各向异性），刻蚀精度高，但刻蚀速率较低，可能产生表面损伤。
2. 化学刻蚀（等离子体化学反应）
活性自由基（如 F、O 自由基）与材料表面发生化学反应，生成易挥发产物（如 SiF₄、CO₂），通过真空泵排出。
特点：刻蚀速率高，选择性好（对不同材料刻蚀差异大），但方向性弱（各向同性）。
3. 混合刻蚀（物理 + 化学协同作用）
结合离子轰击与化学反应，平衡刻蚀精度、速率与选择性，是当前主流刻蚀方式。
晶圆刻蚀：刻蚀栅极氧化层、接触孔、金属互连层等，如在 FinFET 工艺中刻蚀鳍片结构。
刻蚀精度：可实现纳米级（<10nm）线宽控制，满足先进制程（3nm 及以下）需求。
2. MEMS 制造
刻蚀硅基底形成微结构（如加速度计、陀螺仪），利用 ICP 刻蚀实现高深宽比（>20:1）通孔。
3. 光电子器件
刻蚀光波导、光栅、VCSEL（垂直腔面发射激光器）等光学结构，要求刻蚀表面粗糙度 < 1nm。
4. 化合物半导体
刻蚀 GaN 基功率器件、InP 基射频器件，利用氯基气体实现高选择比刻蚀（如 GaN/AlGaN 刻蚀选择比 > 50:1）。
等离子干刻机的技术进步直接推动了半导体器件的尺寸缩小与性能提升，其工艺精度和稳定性已成为先进制造的核心竞争力之一。在选型与工艺开发中，需紧密结合材料特性、结构要求与量产需求，实现刻蚀效率与良率的平衡。
亲，如果您对等离子体表面处理机有需求或者想了解更多详细信息，欢迎点击普乐斯的在线客服进行咨询，或者直接拨打全国统一服务热线400-816-9009，普乐斯恭候您的来电！
一、工作原理
等离子干刻机通过电离气体产生等离子体，利用等离子体中的活性粒子（离子、自由基、电子等）与材料表面发生物理轰击或化学反应，实现材料的选择性刻蚀。具体原理如下：1. 物理刻蚀（离子轰击）
利用高能离子（如 Ar⁺）在电场作用下加速撞击材料表面，通过动量传递使原子或分子脱离表面，实现刻蚀。
特点：刻蚀方向性强（各向异性），刻蚀精度高，但刻蚀速率较低，可能产生表面损伤。
2. 化学刻蚀（等离子体化学反应）
活性自由基（如 F、O 自由基）与材料表面发生化学反应，生成易挥发产物（如 SiF₄、CO₂），通过真空泵排出。
特点：刻蚀速率高，选择性好（对不同材料刻蚀差异大），但方向性弱（各向同性）。
3. 混合刻蚀（物理 + 化学协同作用）
结合离子轰击与化学反应，平衡刻蚀精度、速率与选择性，是当前主流刻蚀方式。
二、核心分类与特点
根据等离子体产生方式和刻蚀机制，干刻机主要分为以下类型：| 类型 | 等离子体产生方式 | 刻蚀机制 | 典型应用 |
| 射频（RF）刻蚀 | 射频电源（13.56MHz）电离气体 | 物理 + 化学混合刻蚀 | 半导体薄膜刻蚀（SiO₂、SiN） |
| 感应耦合等离子体（ICP）刻蚀 | 线圈感应产生强磁场电离气体 | 高离子密度 + 独立控制离子能量 | 高深宽比刻蚀（如 TSV 通孔、MEMS 结构） |
| 磁增强反应离子刻蚀（MERIE） | 磁场约束等离子体 | 提高离子浓度与刻蚀均匀性 | 化合物半导体（GaAs、InP）刻蚀 |
| 电子回旋共振（ECR）刻蚀 | 微波 + 磁场共振电离气体 | 高电离率 + 低气压刻蚀 |
三、典型应用场景
1. 半导体制造晶圆刻蚀：刻蚀栅极氧化层、接触孔、金属互连层等，如在 FinFET 工艺中刻蚀鳍片结构。
刻蚀精度：可实现纳米级（<10nm）线宽控制，满足先进制程（3nm 及以下）需求。
2. MEMS 制造
刻蚀硅基底形成微结构（如加速度计、陀螺仪），利用 ICP 刻蚀实现高深宽比（>20:1）通孔。
3. 光电子器件
刻蚀光波导、光栅、VCSEL（垂直腔面发射激光器）等光学结构，要求刻蚀表面粗糙度 < 1nm。
4. 化合物半导体
刻蚀 GaN 基功率器件、InP 基射频器件，利用氯基气体实现高选择比刻蚀（如 GaN/AlGaN 刻蚀选择比 > 50:1）。
四、干刻与湿刻的对比优势
| 维度 | 等离子干刻 | 湿法化学刻蚀 |
| 刻蚀精度 | 纳米级，各向异性刻蚀（垂直侧壁） | 微米级，各向同性刻蚀（倒梯形） |
| 材料选择性 | 可通过工艺优化实现高选择比 | 选择比依赖化学试剂配方 |
| 污染风险 | 无液体污染，适合高洁净环境 | 化学废液处理复杂，易引入离子污染 |
| 成本 | 设备投资高，但耗材成本低 | 设备投资低，试剂消耗量大 |
| 适用场景 | 先进制程、精细结构、多层刻蚀 | 传统工艺、大面积刻蚀、非关键层 |
等离子干刻机的技术进步直接推动了半导体器件的尺寸缩小与性能提升，其工艺精度和稳定性已成为先进制造的核心竞争力之一。在选型与工艺开发中，需紧密结合材料特性、结构要求与量产需求，实现刻蚀效率与良率的平衡。
