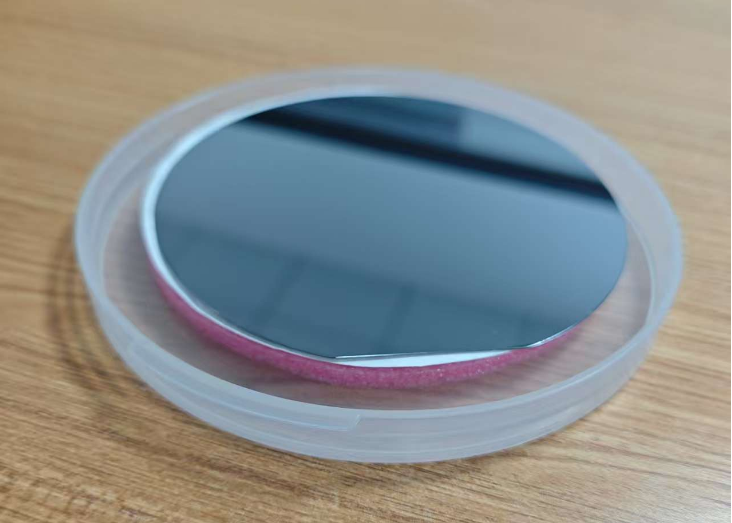

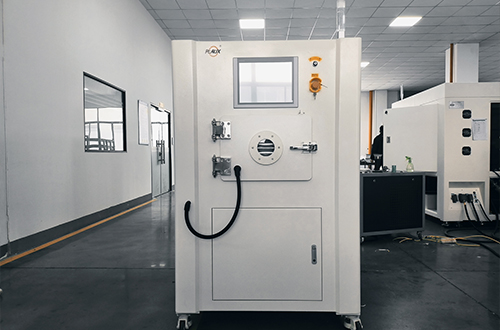

半导体晶圆为什么要用等离子清洗机?
文章导读：半导体晶圆在制造过程中使用等离子清洗机，主要是为了实现高效、无损且均匀的表面清洁，这对于确保最终芯片的性能和良率至关重要。
半导体晶圆在制造过程中使用等离子清洗机，主要是为了实现高效、无损且均匀的表面清洁，这对于确保最终芯片的性能和良率至关重要。具体原因如下：
1、去除微观污染物：晶圆表面在光刻、蚀刻、沉积等工序后，会残留极其微小的污染物，如光刻胶残渣、颗粒、有机污染物和金属离子等。这些污染物会严重影响后续工艺（如薄膜沉积的附着力、蚀刻的精度），甚至导致器件失效。等离子清洗能够产生高活性的离子和自由基，与这些污染物发生化学反应或物理轰击，将其分解为气体分子（如 CO2、H2O）或直接从表面剥离，达到原子级别的清洁度。
2、提升表面润湿性与附着力：等离子体处理可以改变晶圆表面的化学性质和微观形貌，引入亲水基团（如羟基 - OH），显著提高表面的润湿性。这使得后续旋涂光刻胶、涂覆抗反射涂层等工艺能够更加均匀，避免因表面张力不均导致的涂层缺陷。同时，清洁且具有活性的表面能极大增强薄膜与晶圆之间的附着力，减少薄膜脱落或分层的风险。
3、实现各向同性与选择性清洗：通过选择合适的工艺气体（如氧气 O2 用于去除有机污染物，氩气 Ar 用于物理轰击，或 CF4 等氟基气体用于去除特定材料）和工艺参数，等离子清洗可以实现对不同污染物的选择性去除，同时避免对晶圆本身或已形成的结构造成损伤。对于复杂的 3D 结构（如 FinFET、DRAM 电容），等离子清洗能够深入到微小的沟槽和孔洞内部，实现全方位、无死角的清洁。
4、工艺兼容性与可控性：等离子清洗是一种干法工艺，不需要使用化学溶剂，避免了湿法清洗中可能引入的水痕、离子污染以及对某些敏感材料的损害。整个过程在真空环境下进行，工艺参数（如功率、压力、气体流量、时间）可以被精确控制和重复，确保了清洗效果的高度一致性和稳定性，这对于大规模、高良率的半导体生产至关重要。

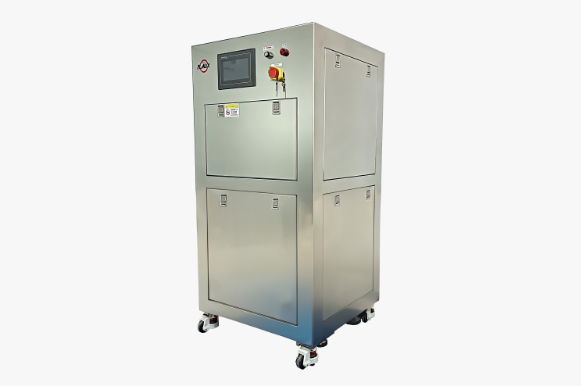

总而言之，等离子清洗机是半导体制造中不可或缺的关键设备，它通过提供一种高效、清洁、可控的表面处理手段，为后续所有关键工艺步骤奠定了高质量的基础，直接影响着芯片的最终性能和制造成本。
