一、水滴角测试仪是什么？

在工业生产中，材料表面的状态往往会直接影响后续加工质量。
例如，塑料零件在喷涂、印刷或粘接前，如果表面润湿性较差，可能出现油墨铺展不良、涂层附着力不足或胶粘剂结合不稳定等问题。
为了改善这些现象，企业通常会采用等离子表面处理技术，对材料进行清洗或活化。
但问题是：
等离子处理以后，如何判断材料表面是否真的发生了变化？
水滴角测试仪就是常用的检测工具之一。

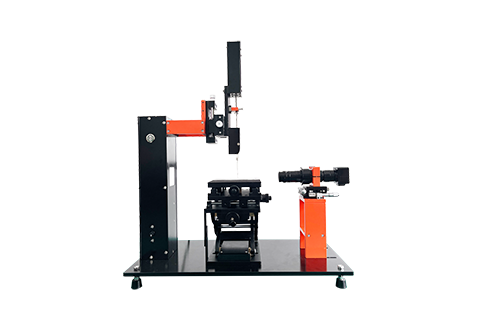

水滴角测试仪，也称为接触角测量仪（Contact Angle Measuring Instrument），主要通过观察液滴在固体表面的形状，测量液体与固体之间的接触角，从而评价材料的润湿特性。
常见的光学接触角测量仪通常由以下部分组成：
· 精密滴液系统
· 样品放置平台
· 光学成像系统
· 光源与摄像装置
· 图像分析及数据处理软件
测试时，将一定体积的液滴放置于样品表面，由摄像系统采集液滴轮廓，再通过软件计算接触角。
对于等离子处理项目而言，这种方法能够将原本肉眼难以观察的表面变化转化为可以记录、比较的数据。

二、水滴角的测量原理是什么？

水滴角实际上就是水接触角。
当一滴水落在固体表面时，水滴可能呈现不同的形状。
有些表面上的水滴比较圆，像一颗小水珠；有些表面上的水滴则会迅速铺展开来。
这种差异与液体和固体表面之间的相互作用有关。
接触角通常用θ表示，指的是在固体、液体和气体三相接触线处，沿液体一侧测得的液气界面切线与固体表面之间的夹角。
对于使用水作为测试液的情况，可以作如下基本理解：

水接触角	一般润湿表现
小于90°	表现为亲水倾向
约90°	润湿状态处于常用亲疏水划分的边界
大于90°	表现为疏水倾向
接近0°	水在表面高度铺展

需要注意，这些是描述水润湿行为的常用划分，并不是材料粘接是否合格的统一标准。
例如，对于需要水性油墨或水性涂层润湿的表面，较小的水接触角通常更有利。
但对于防水涂层、疏水功能膜等产品，较大的水接触角反而可能是目标性能之一。
因此，接触角大小必须结合实际产品用途判断。

三、为什么等离子处理后水滴角通常会变小？

许多塑料材料，例如PP、PE以及部分含氟聚合物，未经表面处理时具有较低的表面自由能。
这会使部分液体难以在其表面充分铺展。
等离子体中的电子、离子、自由基及其他活性物种与材料表面相互作用后，可能产生：
第一，表面污染物去除。
等离子处理可在适当工艺条件下去除部分有机污染物，使材料表面状态发生变化。
第二，表面化学官能团变化。
例如在含氧活性物种参与的处理过程中，部分聚合物表面可能形成羟基、羰基等含氧官能团。
第三，表面润湿性改变。
随着表面化学组成变化，材料与水之间的相互作用可能增强，水滴更容易铺展。
例如，某种塑料样品在实验中可能出现以下变化：
处理前水接触角为95°，处理后降低到40°。
这只是用于说明测量结果的假设数据，并不代表某种材料或普乐斯设备的固定处理性能。
实际结果会受到材料牌号、污染状态、放电气体、处理功率、处理时间以及测试条件等因素影响。
因此，在等离子工艺开发中，水滴角测试仪主要用于：
比较处理前后的润湿性变化，并帮助寻找适合实际产品的工艺参数。

四、水滴角测试仪应该怎么使用？

为了保证测量结果具有可比性，水接触角测试通常需要按照相对固定的流程进行。

1. 准备测试样品

选择具有代表性的材料样品，并确认待测区域能够满足仪器测量要求。
测试过程中应避免直接用手接触待测表面，以免指纹、油污等因素影响结果。
如果需要清洁样品，应根据测试目的建立统一的清洁方法，避免清洁操作本身改变材料表面状态。

2. 放置并固定样品

将样品放置在测试平台上，确保待测区域尽可能平稳。
对于曲面、管材或表面粗糙度较高的样品，需要使用适当的定位和测量方法，不能直接套用普通平板的测试条件。

3. 设置滴液参数

选择规定的测试液体，并设置液滴体积。
常见的水接触角测试使用微升级液滴，但具体体积应根据设备配置、样品特征及测试方法确定。
如果用于比较等离子处理前后的变化，应尽量保持滴液体积一致。

4. 采集液滴图像

液滴接触样品以后，通过摄像系统记录液滴轮廓。
测量软件会识别固体表面基线和液滴边缘，并根据选定的拟合方法计算接触角。
此时需要注意图像是否清晰、基线识别是否准确，以及液滴是否存在明显不对称等情况。

5. 重复测量并记录数据

不建议只依靠一个测量点判断整件产品。
对于需要验证等离子处理均匀性的样品，可以在不同位置选取多个测试点，并记录平均值和数据离散程度。
只有采用统一方法获得的数据，才适合用于不同工艺参数之间的比较。

五、为什么同一块材料测出来的水滴角不一样？

实际测试过程中，经常会遇到这样的问题：
同一块样品，第一个位置测得35°，第二个位置却是48°。
这是不是说明水滴角测试仪不准确？
不一定。
接触角测试结果可能受到多个因素影响。
1. 表面污染差异
如果样品某个位置存在指纹、油污或其他残留，测量结果就可能发生变化。
2. 表面粗糙度
粗糙结构可能改变液滴的实际接触状态，使测得的表观接触角与理想平滑表面不同。
3. 液滴体积和滴液方式
不同滴液条件可能影响液滴形成过程，尤其对于具有明显接触角滞后的表面，需要保持操作方法一致。
4. 测量时间
对于吸水、溶胀或具有动态润湿特征的材料，液滴接触表面后的形状可能随时间变化。
因此，处理后立即测量和等待一段时间再测量，可能得到不同结果。
5. 等离子处理均匀性
如果等离子喷头的移动速度、距离或处理轨迹不一致，也可能造成材料不同位置的表面状态存在差异。
所以接触角测试不仅用于判断材料是否发生变化，也可以帮助发现等离子工艺中的局部异常。

六、水滴角越小，是不是等离子处理效果越好？

不一定。
这是等离子表面处理工艺中比较常见的认识误区。
对于以提高亲水性为目标的项目，水接触角降低通常意味着润湿状态得到改善。
但如果产品的最终目的是粘接，就不能单纯依靠水滴角判断。
因为实际粘接效果还与以下因素有关：
· 胶粘剂的化学组成与润湿行为
· 材料表面污染及弱边界层
· 表面官能团和界面化学作用
· 胶层厚度与固化条件
· 产品使用环境与老化条件
例如，一块塑料经过等离子处理后，水接触角从90°下降到30°。
这说明水对表面的润湿性显著改善。
但并不能因此直接判断：
粘接强度一定提高了多少，或者长期使用时一定不会脱胶。
实际生产中，还需要结合拉伸、剥离、剪切或者相关可靠性测试进行验证。
另外，过高的等离子处理剂量有时可能引起不希望发生的表面变化，因此也不应为了追求更低的水滴角而盲目提高功率或延长处理时间。

七、水滴角测试仪能不能直接测出材料表面能？

这是另一个需要区分的问题。
水接触角不等于表面自由能。
接触角是液滴与固体表面之间润湿行为的测量结果，而固体表面自由能通常需要结合多种测试液及相应计算模型进行估算。
例如，在部分接触角测量方法中，可以使用水和二碘甲烷等不同极性的测试液，再根据Owens-Wendt-Rabel-Kaelble（OWRK）等模型计算固体表面自由能及其相关分量。
因此，如果仪器只测量一滴水的接触角，就不能直接将这个角度转换成唯一、可靠的表面自由能数值。
ISO 19403-2:2024规定了通过测量接触角确定固体表面自由能的相关方法，并指出材料表面的形貌和化学均匀性会影响测试结果。
对于等离子工艺开发来说：
水接触角适合快速比较润湿性变化；多液体接触角测试则可以提供更深入的表面自由能信息。
二者应用层级不同。

八、水滴角测试仪和达因笔有什么区别？

在等离子表面处理领域，达因笔和水滴角测试仪都是常见的辅助检测工具。
但两者的测量方式和信息深度不同。

对比项目	水滴角测试仪	达因笔或测试墨水
测试原理	测量液滴在固体表面的接触角	观察规定测试液在表面的润湿情况
结果形式	接触角数值，单位为°	按测试方法报告对应的润湿等级或测试液标称值
主要优势	可记录定量数据，适合工艺分析	操作方便，适合现场快速检查
主要局限	对测量条件和样品状态有要求	难以完整反映表面自由能的不同分量
典型用途	工艺开发、数据比较、质量验证	生产现场快速筛查

两种方法并不存在绝对的优劣关系。
如果企业主要需要快速判断薄膜印刷前的润湿状态，达因测试可能更加方便。
如果需要系统分析等离子处理参数、比较不同材料的润湿变化，或者建立长期质量数据，则接触角测量通常能够提供更丰富的信息。

九、为什么等离子处理后还需要考虑水滴角的时效变化？

部分聚合物在等离子活化以后，表面状态并不一定能够永久保持。
随着储存时间增加，表面可能发生分子链段重排、低分子组分迁移或者重新污染等变化。
这些过程可能导致：
原本降低的水接触角逐渐回升。
这种现象常被称为疏水恢复，具体程度与材料种类、处理方式和储存环境有关。
例如，某个产品在等离子处理后立即测量，水接触角已经达到工艺目标。
但如果后续需要等待数天才能点胶或涂覆，就应该进一步了解这段时间内材料的表面状态是否发生变化。
因此，更合理的验证方式是根据实际生产流程设置测试时间点，例如：
· 等离子处理前
· 等离子处理后
· 后道工序开始前
· 必要的储存或老化时间后
通过比较不同时间的接触角数据，可以辅助确定等离子处理与后续加工之间允许的等待时间。

十、哪些行业适合使用水滴角测试仪？

水滴角测试仪的应用范围较广，尤其适合需要控制材料表面润湿状态的工业制造过程。

1. 塑料粘接与印刷

在PP、PE、PET、ABS等材料的粘接、印刷或者涂装前处理中，可以通过接触角对比，辅助评价等离子活化效果。

2. 电子及半导体封装

在部分芯片封装、基板清洗以及胶粘剂应用中，接触角可以作为表面状态的辅助评价指标。
但对于Wire Bonding等具体工艺，仍需要结合焊接或封装可靠性数据验证。

3. 玻璃和金属表面清洗

玻璃或金属表面存在有机污染时，润湿性可能发生变化。
通过处理前后的接触角比较，可以辅助判断清洗工艺对表面状态的影响，但不能单凭水滴角确定污染物种类或者全部残留水平。

4. 医疗器械及高分子材料

对于部分需要粘接、涂层或表面功能化的医用聚合物，接触角可以帮助分析表面处理效果。
不过，医疗产品还需要依据实际用途开展涂层性能、灭菌后稳定性及其他必要验证。

5. 功能薄膜与表面涂层

在亲水膜、疏水膜、防护涂层等应用中，接触角本身就可能是重要的表面性能指标。
但涉及防水汽或阻隔功能时，还应通过相应的水蒸气透过率等测试评价实际阻隔能力。

十一、如何利用水滴角测试仪优化等离子处理参数？

对于企业而言，水滴角测试仪不仅是一种检测设备，还可以辅助建立更加系统的等离子工艺开发流程。
第一步：建立处理前基准。
对未经处理的材料进行多点接触角测量，了解原始表面的润湿状态及数据波动。
第二步：设置等离子处理参数。
根据材料及产品要求，调整处理功率、气体、时间，或者大气等离子喷头的速度和距离。
第三步：比较处理前后数据。
通过统一条件下的接触角测量，观察不同工艺参数产生的润湿性变化。
第四步：检查均匀性与时效。
在不同位置、不同批次及必要的储存时间点重复测量，了解工艺的稳定性。
第五步：结合实际功能测试。
如果后道工艺是粘接，就以实际胶粘剂的结合性能作为重要验证依据；如果是印刷或涂覆，则以对应的附着力、覆盖效果及可靠性指标进行评价。
最终选择的参数，不应该只是让接触角达到最低值，而应该是在满足产品功能要求的前提下，兼顾处理稳定性、材料安全性和生产节拍。

十二、接触角检测有哪些参考标准？

在工业检测中，可以根据测试对象和具体目的参考相应标准。
例如：
ASTM D7334-08(2022)
涉及通过前进接触角评价涂层、基材及相关材料的表面润湿性。需要注意，它针对的是前进接触角，并不能直接等同于所有静态水接触角测试。
ISO 19403-2:2024
规定了通过接触角测量确定固体表面自由能的相关方法，可用于基材及涂层的表征。
企业在制定内部检测规范时，应根据具体材料、仪器配置和检测目标选择适用方法，同时明确测试液种类、液滴体积、测量时间、取样位置和数据判定规则。
只有测试条件一致，数据之间的比较才更有意义。

结语

水滴角测试仪是等离子表面处理工艺中一种重要的辅助检测工具。
它通过测量液滴在材料表面的接触角，将肉眼难以直接观察的润湿性变化转化为可比较的数据。
对于塑料粘接、电子封装、金属清洗、医疗材料以及功能薄膜等应用，接触角测试都能够为工艺开发提供有价值的信息。
但需要明确：
水滴角变小，说明水对材料表面的润湿状态发生了变化，并不直接等于表面清洗完全合格、粘接强度达标或者产品可靠性得到保证。
真正稳定的等离子表面处理工艺，需要将：
设备参数控制、接触角检测、表面状态分析和最终产品功能验证
结合起来。
只有这样，才能将实验室中的表面改性效果转化为可重复、可追溯的工业生产结果。
