真空等离子清洗机用到的中间继电器有几个？
文章导读：有点电路常识的人都应该知道中间继电器的作用，它是一种电路控制器件，真空等离子清洗机会用到多少个呢？
中间继电器是真空等离子清洗机的电路控制器件之一，中间继电器有很多分类的方法，在等离子清洗机上的应用场所也有不同，接下来一起来看一下中间继电器的种类和使用场景。

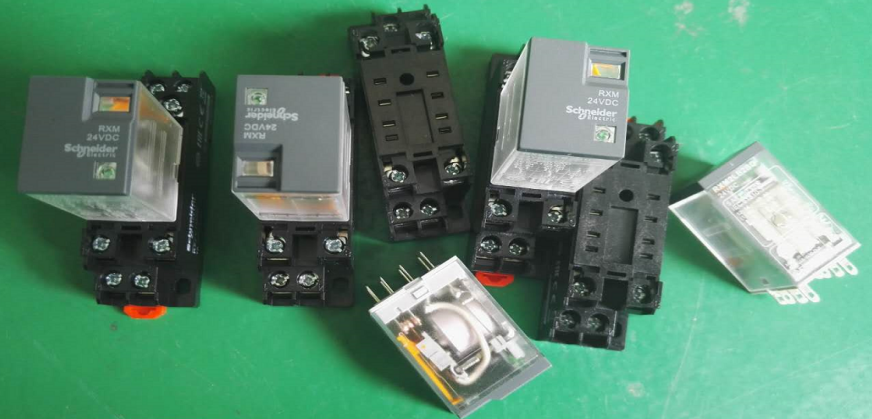

一、中间继电器的分类与组成
中间继电器的种类可以按线圈电压分，也可以按插头针脚分；
按照线圈电压分：有直流24V和交流220V；
按照插头针脚分：有8脚、14脚和24脚。
中间继电器的组成都是由固定铁芯、动铁芯、弹簧、动触点、静触点、线圈、插头针脚、接线底座和塑料外壳组成。
动作原理：线圈通电，动铁芯在电磁力作用下动作吸合，带动动触点动作，使常闭触点断开，常开触点闭合；线圈断电，动铁芯在弹簧的作用下带动动触点复位。
一、中间继电器的分类与组成
中间继电器的种类可以按线圈电压分，也可以按插头针脚分；
按照线圈电压分：有直流24V和交流220V；
按照插头针脚分：有8脚、14脚和24脚。
中间继电器的组成都是由固定铁芯、动铁芯、弹簧、动触点、静触点、线圈、插头针脚、接线底座和塑料外壳组成。
动作原理：线圈通电，动铁芯在电磁力作用下动作吸合，带动动触点动作，使常闭触点断开，常开触点闭合；线圈断电，动铁芯在弹簧的作用下带动动触点复位。

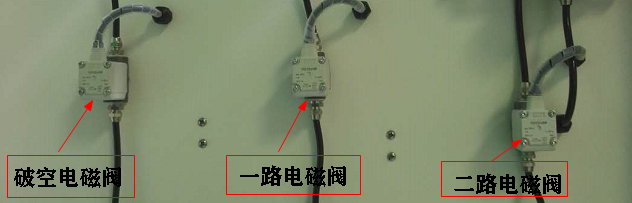

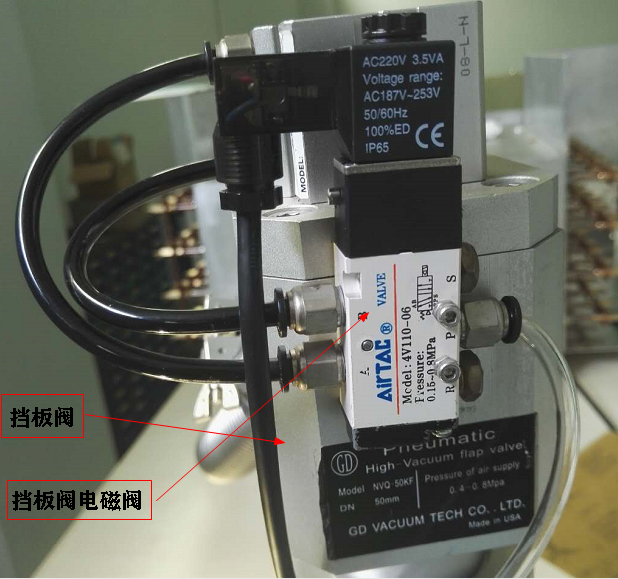

在真空等离子清洗机的控制电路中，中间继电器的动作原理基本和交流接触器一样，与接触器的不同之处在于：接触器的主触头可以通过大电流，而中间继电器的触头只能通过小电流，所以中间继电器的触点具有一定的带负荷能力，当负载容量比较小时，可以用中间继电器来替代小型的接触器使用，比如真空等离子清洗机的挡板阀，破空阀，控制一路二路气体的电磁阀等都是由中间继电器来控制的，如图：
在真空等离子清洗机控制电路中使用中间继电器，不仅可以起到控制的目的，而且可以节省空间，使真空等离子清洗机电路控制部分看起来显得比较精简美观。中间继电器在控制电路中， 主要用作传递中间信号、实现信号之间的自锁互锁，真空等离子清洗机的真空泵和挡板阀的中间继电器之间就应用了互锁功能，当真空泵停止的时候挡板阀就会自动关闭，以防止腔体在真空状态时因为误操作等原因使油污进入腔体，导致腔体和产品被污染。

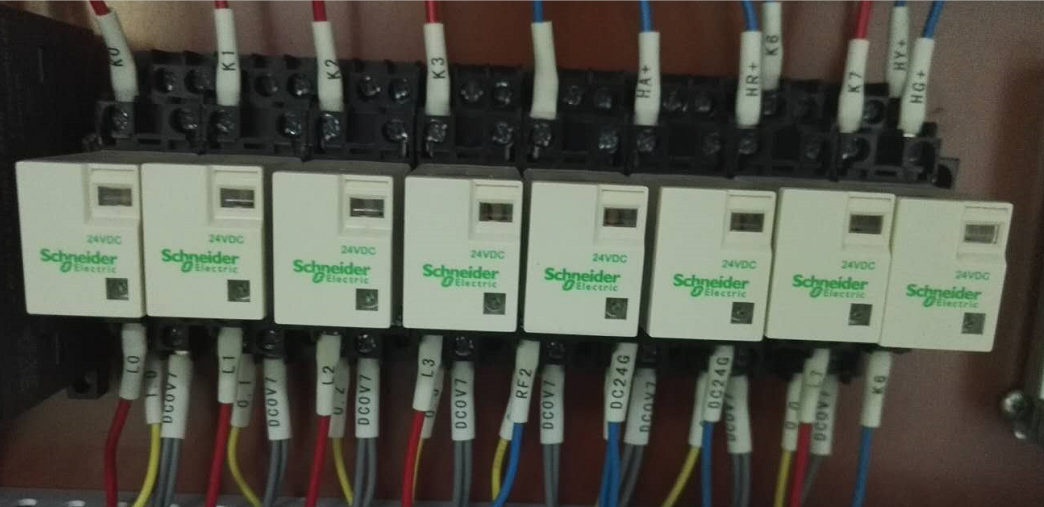

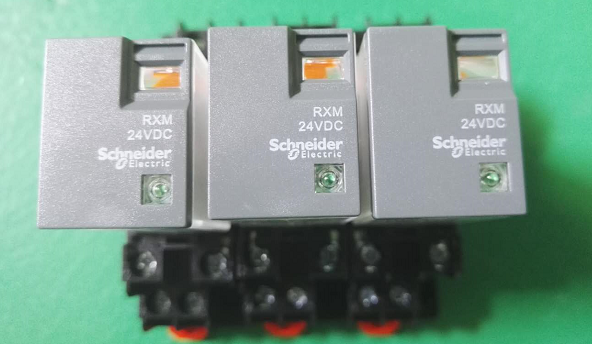

放大招了，看下图，小编数了数，原来一台真空等离子清洗机会用到8个中间继电器，而且都是直流24V，八针脚的。是真空等离子清洗机的控制电路中数量最多的电子元件。
第1个中间继电器是控制真空泵的启停；
第2个中间继电器控制罗茨泵的启停；
第3个中间继电器是控制挡板阀的开闭；
第4个中间继电器控制破空电磁阀的开闭；
第5个中间继电器控制一路气体电磁阀的开闭；
第6个中间继电器是控制二路气体电磁阀的开闭；
第7个中间继电器是控制等离子发生器放电电源的开闭；
第8个继电器控制报警灯和蜂鸣器。
第2个中间继电器控制罗茨泵的启停；
第3个中间继电器是控制挡板阀的开闭；
第4个中间继电器控制破空电磁阀的开闭；
第5个中间继电器控制一路气体电磁阀的开闭；
第6个中间继电器是控制二路气体电磁阀的开闭；
第7个中间继电器是控制等离子发生器放电电源的开闭；
第8个继电器控制报警灯和蜂鸣器。
手动和自动的真空等离子清洗机的整个操作流程，主要通过触摸屏界面中的按钮去控制这8个中间继电器，使继电器控制相应的机构进行动作，让真空等离子清洗机发挥对产品进行清洗处理的作用。
中间继电器的体积虽然比较小，但却对等离子清洗机的整个控制部分起着重要的作用，真空等离子清洗机上使用的8个中间继电器缺一不可。为保证真空等离子清洗机的稳定性和使用寿命获得客户满意，普乐斯都会选用质量比较好的中间继电器。
亲，如果您对等离子清洗机感兴趣或者想了解更多详细信息，欢迎点击普乐斯的在线客服进行咨询，或者直接拨打全国统一服务热线400-816-9009，普乐斯恭候您的来电！
中间继电器的体积虽然比较小，但却对等离子清洗机的整个控制部分起着重要的作用，真空等离子清洗机上使用的8个中间继电器缺一不可。为保证真空等离子清洗机的稳定性和使用寿命获得客户满意，普乐斯都会选用质量比较好的中间继电器。
亲，如果您对等离子清洗机感兴趣或者想了解更多详细信息，欢迎点击普乐斯的在线客服进行咨询，或者直接拨打全国统一服务热线400-816-9009，普乐斯恭候您的来电！
