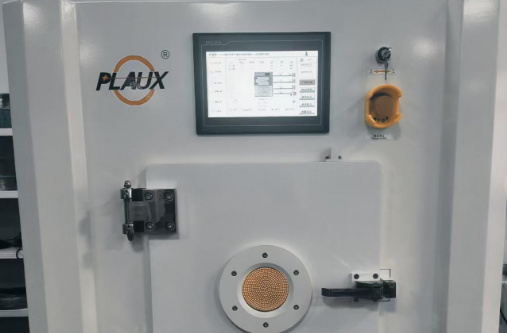

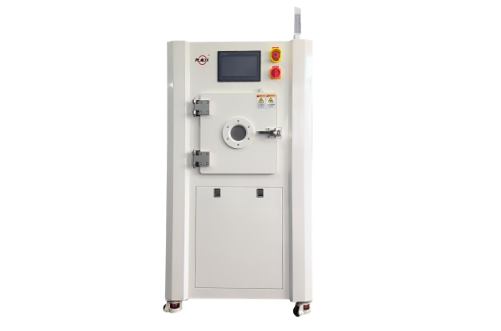

微波等离子表面处理机
文章导读：微波等离子表面处理机通过微波发生器产生高频微波电磁场（频率通常为 2.45GHz），将反应气体（如氧气、氩气、氮气、氢气等）电离，形成高能等离子体。
微波等离子表面处理机通过微波发生器产生高频微波电磁场（频率通常为 2.45GHz），将反应气体（如氧气、氩气、氮气、氢气等）电离，形成高能等离子体。等离子体中的活性粒子（离子、电子、自由基等）与材料表面的污染物发生物理轰击或化学反应，分解有机物、氧化物等，实现清洁、改性等处理。例如，物理轰击可将污染物从表面剥离，化学反应可将污染物转化为易挥发物质去除。
结构组成
微波发生器：产生高频微波，是设备的核心部件之一，为等离子体的产生提供能量。
真空腔体：维持低压环境，确保等离子体稳定生成，同时为处理过程提供封闭空间，防止外界杂质干扰。
供气系统：控制反应气体的种类和流量，根据不同的处理需求，精确供应合适的气体。
样品台：可旋转或移动，使待处理样品能够均匀地接受等离子体处理，保证处理效果的一致性。
控制系统：实现自动化操作，能够调节功率、压力、时间等参数，精确控制处理过程。
特点
高效性：高频微波能产生高密度等离子体，活性粒子多，处理速度快，可大幅提高生产效率。
环保性：无需使用有害化学溶剂，避免了化学清洗产生的废液污染，是一种绿色清洁的处理技术。
精确性：能精确控制等离子体参数，如功率、气体流量、处理时间等，可针对不同材料和处理要求进行优化，实现精准处理。
均匀性：微波能量分布均匀，等离子体产生均匀且强烈，能保证材料表面处理效果的一致性，避免局部过热或处理不均的问题。
兼容性：可处理多种材料，包括金属、半导体、陶瓷、高分子材料等，还能处理各种复杂形状的工件，对微小孔洞、缝隙等部位也能有效处理。
应用领域
半导体制造：用于芯片制造中的光刻胶去除、晶圆表面清洗、刻蚀等工艺，提高芯片制造精度和性能。
电子器件制造：对电子元件如电路板、电子封装材料等进行表面清洗和活化，增强焊接效果，提高电子器件的可靠性和稳定性。
光学领域：清洗光学镜片、光学薄膜等表面的油污、灰尘和有机物，提高光学元件的透光率和光学性能，还可用于表面改性，改善抗反射、抗污染等特性。
生物医学：对生物材料、医疗器械等进行表面处理，如提高生物材料的生物相容性、对医疗器械表面进行消毒和活化，有利于细胞粘附和生长，以及后续的涂层和修饰等。
航空航天：处理航空航天材料表面，如去除表面氧化层、增强涂层附着力等，提高材料性能和使用寿命，确保航空航天部件的可靠性和安全性。
亲，如果您对等离子体表面处理机有需求或者想了解更多详细信息，欢迎点击普乐斯的在线客服进行咨询，或者直接拨打全国统一服务热线400-816-9009，普乐斯恭候您的来电！
