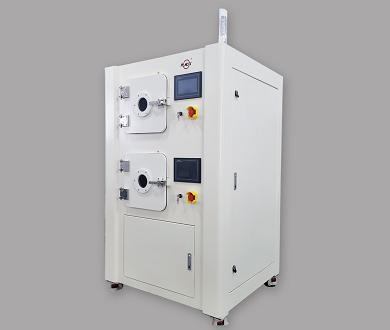

晶圆表面等离子处理设备，双腔体等离子清洗机应用
文章导读：随着半导体技术的不断进步，等离子处理技术也在不断演进和改进。新的材料、工艺和设备的引入为晶圆表面处理提供了更多可能性，使得晶圆制造过程更加高效、可靠和环保。未来，等离子处理技术将继续在半导体行业中发挥重要作用，推动相关领域的创新与进步。
晶圆表面等离子处理是一种通过等离子体对晶圆表面进行改性的技术，具有高效、环保等优点，广泛应用于半导体制造、先进封装等领域。
等离子处理的作用和优势
表面清洁：等离子处理可以去除晶圆表面的有机污染物、氧化物等不纯物质，确保表面清洁，提高后续工艺的精度和可靠性。
提高结合力：通过等离子轰击晶圆表面，可以增加表面的粗糙度，同时对表面进行改性，从而提高基材与沉积膜层的结合力。
改善润湿性：等离子处理可以增加表面的极性基团，提升材料的亲水性，改善润湿性，有助于后续工艺的进行。
等离子处理的具体应用场景
半导体制造：在光刻工艺之前，等离子处理可以去除有机污染物和氧化层，提高光刻的分辨率和精度。
先进封装：在凸块工艺、再布线层工艺、硅通孔工艺、键合及解键合工艺中，等离子处理用于表面活化，提高焊接牢固性，减少封装分层等问题。
存储器件：在制作闪存和DRAM等存储器件时，等离子处理可以改善硅片表面的电学性质，提升器件的性能和稳定性。
传感器和光电器件：等离子处理可以调节硅片的表面能和化学性质，提高传感器的灵敏度和光电器件的转换效率。
未来发展趋势
随着半导体技术的不断进步，等离子处理技术也在不断演进和改进。新的材料、工艺和设备的引入为晶圆表面处理提供了更多可能性，使得晶圆制造过程更加高效、可靠和环保。未来，等离子处理技术将继续在半导体行业中发挥重要作用，推动相关领域的创新与进步。
亲，如果您对等离子体表面处理机有需求或者想了解更多详细信息，欢迎点击普乐斯的在线客服进行咨询，或者直接拨打全国统一服务热线400-816-9009，普乐斯恭候您的来电！
