射频等离子表面处理机的工作原理是什么？
文章导读：射频等离子表面处理机的核心工作原理是通过射频电源产生的高频交变电场，使反应腔体内的气体电离形成低温等离子体，利用等离子体中的高能活性粒子对材料表面进行清洁、活化或刻蚀。
射频等离子表面处理机的核心工作原理是通过射频电源产生的高频交变电场，使反应腔体内的气体电离形成低温等离子体，利用等离子体中的高能活性粒子对材料表面进行清洁、活化或刻蚀。
内电极式：电极直接置于真空腔体内，分为 “上电极（接射频电源）” 和 “下电极（接地，放置工件）”，高频交变电场在两极之间形成。该结构等离子体密度高，处理效率高，但电极易被等离子体腐蚀，需定期更换（材质多为不锈钢或铝合金）。
外电极式：电极包裹在真空腔体外侧，射频能量通过腔体壁耦合进入腔内。该结构无电极污染风险，适合半导体晶圆、光学镜片等超高洁净度要求的工件处理，但等离子体密度略低于内电极式。
气体电离与等离子体形成射频电源向电极施加高频交变电场，电场中的自由电子被加速，获得极高动能后撞击气体分子：
气体分子的化学键被打破，电离为 电子、正离子（如 Ar⁺、O₂⁺）；
同时激发产生大量 活性自由基（如・O、・OH、・N） 和 激发态分子；

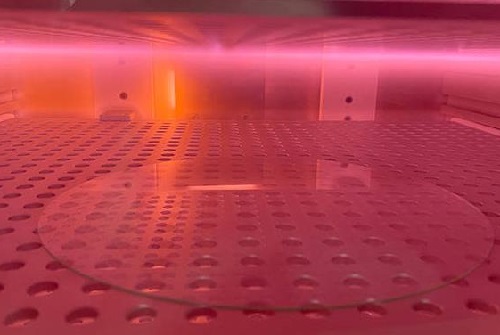

这些粒子共同构成低温等离子体（电子温度可达 1-10eV，离子温度接近室温，≤60℃），宏观表现为腔体内出现均匀的辉光（如氩气等离子体呈淡紫色，氧气等离子体呈淡蓝色）。
2、氧化清洁：氧气等离子体中的・O 自由基与表面有机物发生氧化反应，将其分解为 CO₂、H₂O 等挥发性气体，实现分子级清洁（尤其适合去除光刻胶、有机残留）；
3、表面活化：打破非极性材料（如 PP、PE、PTFE）表面的 C-C 键，引入羟基（-OH）、羧基（-COOH）等极性基团，使表面能从 30mN/m 以下提升至 60mN/m 以上，显著改善亲水性和工艺相容性；
4、选择性刻蚀：使用含氟气体（如 CF₄）时，F⁻自由基与硅、二氧化硅等材料反应，实现纳米级精密刻蚀（适用于 MEMS 器件、半导体芯片的微结构加工）。
射频等离子表面处理机兼具工艺可控性强、处理均匀性好的特点，广泛应用于电子、半导体、医疗器械等精密制造领域。
亲，如果您对等离子体表面处理机有需求或者想了解更多详细信息，欢迎点击普乐斯的在线客服进行咨询，或者直接拨打全国统一服务热线400-816-9009，普乐斯恭候您的来电！
一、基础
电极结构设计射频等离子清洗机的电极分为 内电极式 和 外电极式 两种，适配不同真空腔体设计：内电极式：电极直接置于真空腔体内，分为 “上电极（接射频电源）” 和 “下电极（接地，放置工件）”，高频交变电场在两极之间形成。该结构等离子体密度高，处理效率高，但电极易被等离子体腐蚀，需定期更换（材质多为不锈钢或铝合金）。
外电极式：电极包裹在真空腔体外侧，射频能量通过腔体壁耦合进入腔内。该结构无电极污染风险，适合半导体晶圆、光学镜片等超高洁净度要求的工件处理，但等离子体密度略低于内电极式。
二、过程
真空环境建立真空泵将反应腔体抽至预设真空度，随后通入工作气体，气体流量通过质量流量控制器（MFC）精准控制。气体电离与等离子体形成射频电源向电极施加高频交变电场，电场中的自由电子被加速，获得极高动能后撞击气体分子：
气体分子的化学键被打破，电离为 电子、正离子（如 Ar⁺、O₂⁺）；
同时激发产生大量 活性自由基（如・O、・OH、・N） 和 激发态分子；
这些粒子共同构成低温等离子体（电子温度可达 1-10eV，离子温度接近室温，≤60℃），宏观表现为腔体内出现均匀的辉光（如氩气等离子体呈淡紫色，氧气等离子体呈淡蓝色）。
三、核心作用
1、物理轰击效应：等离子体中的高能离子在射频电场作用下，以每秒数千米的速度撞击材料表面：2、氧化清洁：氧气等离子体中的・O 自由基与表面有机物发生氧化反应，将其分解为 CO₂、H₂O 等挥发性气体，实现分子级清洁（尤其适合去除光刻胶、有机残留）；
3、表面活化：打破非极性材料（如 PP、PE、PTFE）表面的 C-C 键，引入羟基（-OH）、羧基（-COOH）等极性基团，使表面能从 30mN/m 以下提升至 60mN/m 以上，显著改善亲水性和工艺相容性；
4、选择性刻蚀：使用含氟气体（如 CF₄）时，F⁻自由基与硅、二氧化硅等材料反应，实现纳米级精密刻蚀（适用于 MEMS 器件、半导体芯片的微结构加工）。
四、总结
| 特性 | 射频等离子表面处理机 | 微波等离子清洗机 |
| 能量输入方式 | 电极耦合射频电场 | 磁控管发射微波能量 |
| 等离子体密度 | 中等（10¹⁰-10¹² cm⁻³） | 极高（10¹²-10¹⁴ cm⁻³） |
| 电极污染风险 | 内电极式有，外电极式无 | 无电极放电，零污染 |
| 工艺可控性 | 功率、气体配比调节精准，适配多工艺 | 能量集中，适合高效刻蚀 / 清洁 |
| 适配工件 | 电子元件、医疗器械、塑料件 | 半导体晶圆、光学镜片等高精密件 |
