等离子处理后微流控芯片的核心功能会有哪些具体的提升？（1）
文章导读：等离子处理对微流控芯片核心功能的提升，本质是通过精准调控芯片表面的物理化学特性（如亲疏水性、活性、平整度），解决其在液体操控、键合密封、生物 / 化学反应效率、检测精度等关键环节的痛点。

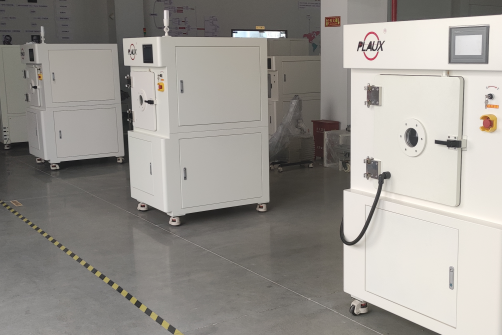

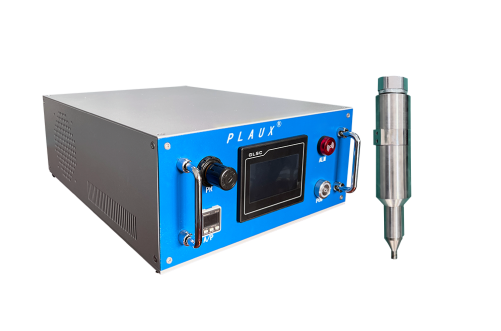

等离子处理（等离子清洗机）对微流控芯片核心功能的提升，本质是通过精准调控芯片表面的物理化学特性（如亲疏水性、活性、平整度），解决其在液体操控、键合密封、生物 / 化学反应效率、检测精度等关键环节的痛点。以下是核心功能的具体提升方向及实际表现：
一、液体操控能力：从 “难控制” 到 “精准可控”

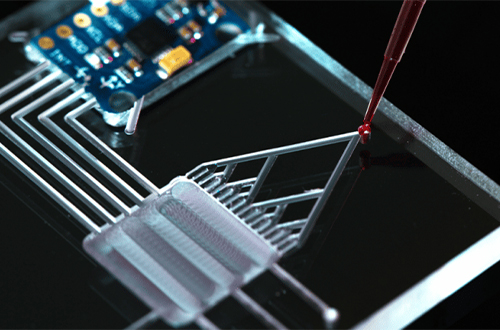

液体操控是微流控芯片的基础功能（如液流驱动、微液滴生成、分区隔离），等离子处理通过优化表面亲疏水性，大幅提升操控的稳定性和灵活性。
实现 “无动力” 顺畅充液，避免液流阻滞
未处理的聚合物芯片（如 PDMS、PMMA）表面疏水（接触角＞90°），水溶液在通道内易形成 “液柱断裂”“挂壁残留”，需依赖高压力驱动，易破坏敏感样本（如细胞、蛋白）。
经氧 / 空气等离子体处理后，芯片表面生成大量羟基（-OH）、羧基（-COOH）等极性基团，接触角可降至 30° 以下（亲水），水溶液能通过 “毛细作用” 自发填充整个通道，无需额外动力，且液流均匀无涡流，适配 “低损伤” 生物样本（如血液、干细胞悬液）的输送。
精准生成 / 操控微液滴，提升高通量效率
在微液滴芯片（用于药物筛选、单细胞分析）中，未处理表面易导致液滴粘连、大小不均。通过氟气等离子体处理（引入疏水氟基），可使芯片通道表面形成超疏水层（接触角＞150°），水溶液在油相（如矿物油）中能自发分裂为尺寸均一（偏差＜5%）的微液滴，且液滴在通道内无粘连、无残留，实现 “每小时万级” 的高通量生成效率。
构建 “亲水 - 疏水” 图案化表面，实现液流定向约束
通过 “掩膜 + 等离子选择性处理”，可在芯片表面形成 “亲水通道 + 疏水壁垒” 的图案化结构（如直径 10-50μm 的亲水微区阵列），无需物理刻蚀即可实现液体的 “分区隔离”—— 例如，在细胞培养芯片中，不同亲水微区可独立培养多种细胞，且液体不会跨区混合，简化了 “多组平行实验” 的操作流程。
键合密封性直接决定芯片能否承受压力、长时间运行（如连续检测、反应），等离子处理是实现 “高强度、无缺陷键合” 的核心手段。
实现聚合物 - 玻璃 / 聚合物 - 聚合物的不可逆强键合
以 PDMS - 玻璃键合（微流控芯片最常用组合）为例：未处理时，PDMS 与玻璃仅靠物理吸附结合，键合强度＜0.1MPa，稍受压力即开裂漏液；经氧等离子体处理后，PDMS 表面生成 Si-OH 基团，与玻璃表面的 Si-OH 基团发生脱水缩合反应，形成牢固的 Si-O-Si 共价键，键合强度提升至 0.5-1.0MPa，可承受 0.2-0.5MPa 的驱动压力（相当于常规微泵的工作压力），且在 24 小时连续液体流通下无漏液、无通道变形。
对于 PMMA、PC 等塑料芯片，等离子处理可刻蚀表面形成微观 “粗糙面”（粗糙度 Ra 从 0.05μm 提升至 0.2μm），同时引入活性基团，使热压键合时界面分子链更易扩散融合，键合缝隙＜1μm，避免样本在缝隙中残留导致的检测误差。
避免 “有害残留”，适配生物兼容场景
传统键合方式（如胶水粘接）会引入有机溶剂残留，可能破坏生物样本（如导致细胞死亡、蛋白变性）；而等离子键合无需任何化学试剂，仅通过表面化学反应实现密封，键合后芯片表面无有毒物质残留，完全适配 “器官芯片”“体外诊断芯片” 等对生物相容性要求极高的场景。
亲，如果您对等离子体表面处理机有需求或者想了解更多详细信息，欢迎点击普乐斯的在线客服进行咨询，或者直接拨打全国统一服务热线400-816-9009，普乐斯恭候您的来电！
液体操控是微流控芯片的基础功能（如液流驱动、微液滴生成、分区隔离），等离子处理通过优化表面亲疏水性，大幅提升操控的稳定性和灵活性。
实现 “无动力” 顺畅充液，避免液流阻滞
未处理的聚合物芯片（如 PDMS、PMMA）表面疏水（接触角＞90°），水溶液在通道内易形成 “液柱断裂”“挂壁残留”，需依赖高压力驱动，易破坏敏感样本（如细胞、蛋白）。
经氧 / 空气等离子体处理后，芯片表面生成大量羟基（-OH）、羧基（-COOH）等极性基团，接触角可降至 30° 以下（亲水），水溶液能通过 “毛细作用” 自发填充整个通道，无需额外动力，且液流均匀无涡流，适配 “低损伤” 生物样本（如血液、干细胞悬液）的输送。
精准生成 / 操控微液滴，提升高通量效率
在微液滴芯片（用于药物筛选、单细胞分析）中，未处理表面易导致液滴粘连、大小不均。通过氟气等离子体处理（引入疏水氟基），可使芯片通道表面形成超疏水层（接触角＞150°），水溶液在油相（如矿物油）中能自发分裂为尺寸均一（偏差＜5%）的微液滴，且液滴在通道内无粘连、无残留，实现 “每小时万级” 的高通量生成效率。
构建 “亲水 - 疏水” 图案化表面，实现液流定向约束
通过 “掩膜 + 等离子选择性处理”，可在芯片表面形成 “亲水通道 + 疏水壁垒” 的图案化结构（如直径 10-50μm 的亲水微区阵列），无需物理刻蚀即可实现液体的 “分区隔离”—— 例如，在细胞培养芯片中，不同亲水微区可独立培养多种细胞，且液体不会跨区混合，简化了 “多组平行实验” 的操作流程。
二、键合密封性能：从 “易漏液” 到 “高可靠密封”
键合密封性直接决定芯片能否承受压力、长时间运行（如连续检测、反应），等离子处理是实现 “高强度、无缺陷键合” 的核心手段。
实现聚合物 - 玻璃 / 聚合物 - 聚合物的不可逆强键合
以 PDMS - 玻璃键合（微流控芯片最常用组合）为例：未处理时，PDMS 与玻璃仅靠物理吸附结合，键合强度＜0.1MPa，稍受压力即开裂漏液；经氧等离子体处理后，PDMS 表面生成 Si-OH 基团，与玻璃表面的 Si-OH 基团发生脱水缩合反应，形成牢固的 Si-O-Si 共价键，键合强度提升至 0.5-1.0MPa，可承受 0.2-0.5MPa 的驱动压力（相当于常规微泵的工作压力），且在 24 小时连续液体流通下无漏液、无通道变形。
对于 PMMA、PC 等塑料芯片，等离子处理可刻蚀表面形成微观 “粗糙面”（粗糙度 Ra 从 0.05μm 提升至 0.2μm），同时引入活性基团，使热压键合时界面分子链更易扩散融合，键合缝隙＜1μm，避免样本在缝隙中残留导致的检测误差。
避免 “有害残留”，适配生物兼容场景
