微流控芯片等离子处理的原理
文章导读：等离子体处理可以在材料表面形成烃基或氧化物等官能团，这些官能团可以改变材料表面的润湿性。例如，PDMS材料通过等离子处理可以增加其表面能量，使其从疏水转变为亲水。

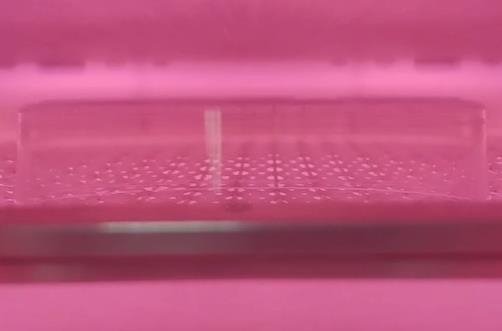

微流控芯片等离子处理的原理是通过等离子体中的活性粒子与芯片表面发生化学反应，改变芯片表面的化学性质，从而达到所需的亲水或疏水效果。具体来说，等离子体处理可以在材料表面形成烃基或氧化物等官能团，这些官能团可以改变材料表面的润湿性。例如，PDMS材料通过等离子处理可以增加其表面能量，使其从疏水转变为亲水。
不同材料等离子处理的具体效果
PMMA和玻璃：通过等离子处理，PMMA和玻璃的表面可以形成烃基，达到疏水效果。然而，这种疏水性具有一定的时效性，容易受到环境影响。
PDMS：通过氧等离子体处理，PDMS表面可以引入亲水性质的-OH基团，使其表面变得亲水。这种处理方式在微流控芯片制备中常用于键合PDMS与其他基材。
化学作用
如果引入反应性气体（如氧气、氮气等），被等离子体活化的芯片表面会与反应性气体发生复杂的化学反应，从而产生新的活性基团。例如，使用氧等离子体处理 PDMS（聚二甲基硅氧烷）时，PDMS 表面附近的单体 O-Si（CH₃）₂会转化为羟基（-OH）。玻璃表面含有大量 Si-O 键，经氧等离子处理后，Si-O 键被打断，形成大量 Si 悬挂键，Si 悬挂键再吸收空气中的 - OH，形成 Si-OH 键。当处理后的 PDMS 与玻璃表面相贴合时，两表面的 Si-OH 之间会发生反应，形成牢固的 Si-O 键，实现不可逆键合。
表面形貌改变
在等离子体处理过程中，由于离子对材料表面的刻蚀作用，芯片表面会形成凹凸状的凸起或微细坑洼，增大了样品的比表面积，从而提高固体表面的润湿性能和表面活性，有利于后续的键合、涂层沉积等操作。
等离子处理在微流控芯片中的应用实例
等离子处理在微流控芯片中的应用非常广泛。例如，通过等离子处理可以使PDMS表面变得亲水，从而更好地与其他材料键合，提高微流控芯片的密封性和稳定性。此外，等离子处理还可以用于改善微流控芯片中的液体分布均匀性，提高芯片的性能和可靠性。
PMMA和玻璃：通过等离子处理，PMMA和玻璃的表面可以形成烃基，达到疏水效果。然而，这种疏水性具有一定的时效性，容易受到环境影响。
PDMS：通过氧等离子体处理，PDMS表面可以引入亲水性质的-OH基团，使其表面变得亲水。这种处理方式在微流控芯片制备中常用于键合PDMS与其他基材。
化学作用
如果引入反应性气体（如氧气、氮气等），被等离子体活化的芯片表面会与反应性气体发生复杂的化学反应，从而产生新的活性基团。例如，使用氧等离子体处理 PDMS（聚二甲基硅氧烷）时，PDMS 表面附近的单体 O-Si（CH₃）₂会转化为羟基（-OH）。玻璃表面含有大量 Si-O 键，经氧等离子处理后，Si-O 键被打断，形成大量 Si 悬挂键，Si 悬挂键再吸收空气中的 - OH，形成 Si-OH 键。当处理后的 PDMS 与玻璃表面相贴合时，两表面的 Si-OH 之间会发生反应，形成牢固的 Si-O 键，实现不可逆键合。
在等离子体处理过程中，由于离子对材料表面的刻蚀作用，芯片表面会形成凹凸状的凸起或微细坑洼，增大了样品的比表面积，从而提高固体表面的润湿性能和表面活性，有利于后续的键合、涂层沉积等操作。
等离子处理在微流控芯片中的应用实例
等离子处理在微流控芯片中的应用非常广泛。例如，通过等离子处理可以使PDMS表面变得亲水，从而更好地与其他材料键合，提高微流控芯片的密封性和稳定性。此外，等离子处理还可以用于改善微流控芯片中的液体分布均匀性，提高芯片的性能和可靠性。

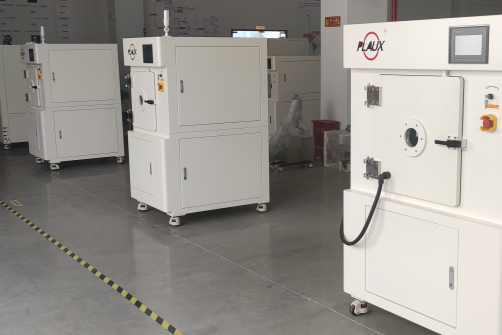

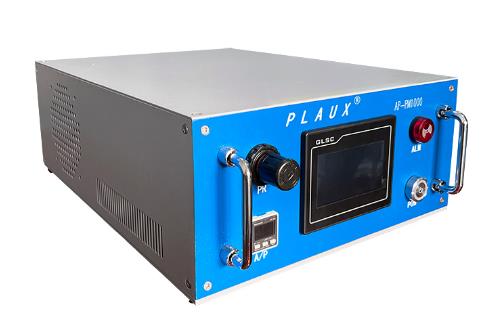

亲，如果您对等离子体表面处理机有需求或者想了解更多详细信息，欢迎点击普乐斯的在线客服进行咨询，或者直接拨打全国统一服务热线400-816-9009，普乐斯恭候您的来电！
