等离子处理对微流控芯片的性能有哪些影响？（1）
文章导读：微流控芯片的核心功能（如液体操控、分子检测、细胞培养）高度依赖通道表面的物理化学状态，等离子处理通过精准调控表面性质，为后续功能实现奠定基础。
等离子处理作为微流控芯片制备和改性的核心技术之一，其对芯片性能的影响贯穿 “表面特性 - 功能实现 - 应用效果” 全链条，下面展开进行分析：
调控表面亲疏水性，适配液体操控需求
增强亲水性：通过氧、空气等反应性气体等离子体处理，芯片表面（如 PDMS、PMMA、玻璃）会生成大量羟基（-OH）、羧基（-COOH）等极性基团，同时高能粒子轰击会打破表面原有低能分子链（如 PDMS 的 Si-(CH₃)₂基团），显著提升表面自由能。例如，未处理的 PDMS 表面接触角约 105°（疏水），经氧等离子体处理后接触角可降至 30° 以下（亲水），使芯片通道能自发填充水溶液，避免液体在通道内 “挂壁”，适配生物样本（如血液、细胞悬液）的顺畅流动。
提升表面活性，增强生物相容性
未处理的聚合物芯片（如 PMMA、PC）表面多为惰性分子链，易导致生物分子（如蛋白质、抗体）吸附不稳定，或细胞贴壁时出现 “生长异常”。等离子处理后，表面生成的活性基团（如氨基 - NH₂，可通过氨气等离子体引入）能为生物分子提供稳定的共价结合位点，减少非特异性吸附；同时，表面微观粗糙度的适度增加（离子轰击刻蚀作用）可模拟细胞外基质的 “微环境”，提升细胞在芯片表面的贴壁率和存活率，适配 “器官芯片”“细胞培养芯片” 等应用场景。
对于 PDMS - 玻璃、PDMS-PDMS、PMMA-PMMA 等常见芯片键合组合，等离子处理是实现 “不可逆密封键合” 的关键：
以 PDMS - 玻璃键合为例，氧等离子体处理后，PDMS 表面生成大量 Si-OH 基团，玻璃表面本身含有的 Si-O 键也会被激活为 Si-OH 基团，当两表面贴合时，Si-OH 基团之间会发生脱水缩合反应，形成牢固的 Si-O-Si 共价键，键合强度可达 0.5-1.0 MPa，远高于传统 “胶水粘接”（易产生有毒残留）或 “物理压合”（密封性差），确保芯片在高压（如微泵驱动液体）、长时间运行（如连续检测 24 小时以上）时无漏液风险。
对于塑料芯片（如 PMMA），等离子处理可刻蚀表面形成微观 “粗糙面”，同时引入活性基团，使后续热压键合时界面分子链更易扩散、融合，减少键合缝隙，避免样本在缝隙中残留导致的检测误差。
2、提升表面吸附与反应效率，优化检测性能
在 “微流控检测芯片”（如免疫检测、核酸扩增芯片）中，等离子处理后的活性表面能显著提升探针分子（如抗体、引物）的固定效率：传统物理吸附法探针固定率约 30%-50%，而经等离子活化后，通过共价结合（如 - COOH 与氨基的酰胺化反应），固定率可提升至 80% 以上，且探针分子分布更均匀，减少 “信号不均” 问题。
同时，表面极性基团的增加可降低检测样本中干扰分子（如血清中的杂蛋白）的非特异性吸附，使 “目标分子 - 探针” 的特异性结合信号更突出，提升检测灵敏度（通常可使检测限降低 1-2 个数量级）。
等离子处理通过 “物理刻蚀 + 化学改性” 的双重作用，从表面特性、核心功能、稳定性到应用适配性全方位优化微流控芯片性能，是解决芯片 “液体操控难、键合不密封、生物相容性差、检测灵敏度低” 等关键问题的核心技术。其优势在于 “精准可控”（通过参数调整实现定制化改性）和 “绿色环保”（无需有机溶剂，无二次污染），因此成为微流控芯片从实验室研发走向工业化量产的 “关键支撑技术” 之一。

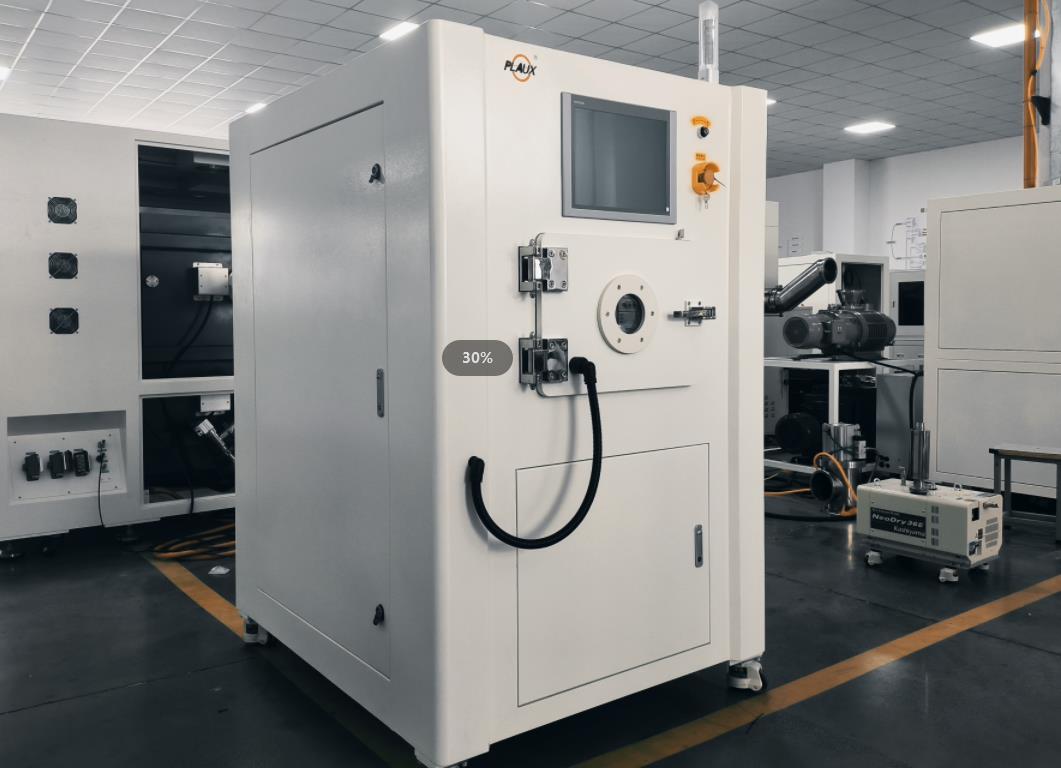

亲，如果您对等离子体表面处理机有需求或者想了解更多详细信息，欢迎点击普乐斯的在线客服进行咨询，或者直接拨打全国统一服务热线400-816-9009，普乐斯恭候您的来电！
一、显著优化表面物理化学特性
微流控芯片的核心功能（如液体操控、分子检测、细胞培养）高度依赖通道表面的物理化学状态，等离子处理通过精准调控表面性质，为后续功能实现奠定基础。调控表面亲疏水性，适配液体操控需求
增强亲水性：通过氧、空气等反应性气体等离子体处理，芯片表面（如 PDMS、PMMA、玻璃）会生成大量羟基（-OH）、羧基（-COOH）等极性基团，同时高能粒子轰击会打破表面原有低能分子链（如 PDMS 的 Si-(CH₃)₂基团），显著提升表面自由能。例如，未处理的 PDMS 表面接触角约 105°（疏水），经氧等离子体处理后接触角可降至 30° 以下（亲水），使芯片通道能自发填充水溶液，避免液体在通道内 “挂壁”，适配生物样本（如血液、细胞悬液）的顺畅流动。
提升表面活性，增强生物相容性
未处理的聚合物芯片（如 PMMA、PC）表面多为惰性分子链，易导致生物分子（如蛋白质、抗体）吸附不稳定，或细胞贴壁时出现 “生长异常”。等离子处理后，表面生成的活性基团（如氨基 - NH₂，可通过氨气等离子体引入）能为生物分子提供稳定的共价结合位点，减少非特异性吸附；同时，表面微观粗糙度的适度增加（离子轰击刻蚀作用）可模拟细胞外基质的 “微环境”，提升细胞在芯片表面的贴壁率和存活率，适配 “器官芯片”“细胞培养芯片” 等应用场景。
二、保障芯片核心功能的高效实现
1、实现高强度、无泄漏键合，保障芯片密封性对于 PDMS - 玻璃、PDMS-PDMS、PMMA-PMMA 等常见芯片键合组合，等离子处理是实现 “不可逆密封键合” 的关键：
以 PDMS - 玻璃键合为例，氧等离子体处理后，PDMS 表面生成大量 Si-OH 基团，玻璃表面本身含有的 Si-O 键也会被激活为 Si-OH 基团，当两表面贴合时，Si-OH 基团之间会发生脱水缩合反应，形成牢固的 Si-O-Si 共价键，键合强度可达 0.5-1.0 MPa，远高于传统 “胶水粘接”（易产生有毒残留）或 “物理压合”（密封性差），确保芯片在高压（如微泵驱动液体）、长时间运行（如连续检测 24 小时以上）时无漏液风险。
对于塑料芯片（如 PMMA），等离子处理可刻蚀表面形成微观 “粗糙面”，同时引入活性基团，使后续热压键合时界面分子链更易扩散、融合，减少键合缝隙，避免样本在缝隙中残留导致的检测误差。
2、提升表面吸附与反应效率，优化检测性能
在 “微流控检测芯片”（如免疫检测、核酸扩增芯片）中，等离子处理后的活性表面能显著提升探针分子（如抗体、引物）的固定效率：传统物理吸附法探针固定率约 30%-50%，而经等离子活化后，通过共价结合（如 - COOH 与氨基的酰胺化反应），固定率可提升至 80% 以上，且探针分子分布更均匀，减少 “信号不均” 问题。
同时，表面极性基团的增加可降低检测样本中干扰分子（如血清中的杂蛋白）的非特异性吸附，使 “目标分子 - 探针” 的特异性结合信号更突出，提升检测灵敏度（通常可使检测限降低 1-2 个数量级）。
亲，如果您对等离子体表面处理机有需求或者想了解更多详细信息，欢迎点击普乐斯的在线客服进行咨询，或者直接拨打全国统一服务热线400-816-9009，普乐斯恭候您的来电！
