等离子表面处理在电路板行业应用介绍
文章导读：等离子表面处理凭借精密清洁、表面活化、微粗化改性三大核心能力，已成为 PCB（印刷电路板）全制程的关键工艺，覆盖 HDI 板、柔性板（FPC）、高频高速板、IC 载板等高端产品，解决传统湿法清洗无法攻克的微孔清洁、惰性材料粘接、精密焊盘可靠连接等痛点，助力电路板向高密度、高频化、轻薄化、高可靠升级。
等离子表面处理凭借精密清洁、表面活化、微粗化改性三大核心能力，已成为 PCB（印刷电路板）全制程的关键工艺，覆盖 HDI 板、柔性板（FPC）、高频高速板、IC 载板等高端产品，解决传统湿法清洗无法攻克的微孔清洁、惰性材料粘接、精密焊盘可靠连接等痛点，助力电路板向高密度、高频化、轻薄化、高可靠升级。
1. HDI 板 / 高层数板：微孔除胶渣（最主流场景）
痛点：激光钻盲埋孔（深宽比＞15:1）后，孔壁残留环氧树脂胶渣与碳化层，导致沉铜空洞、孔壁镀铜层脱落，引发电气断路隐患。

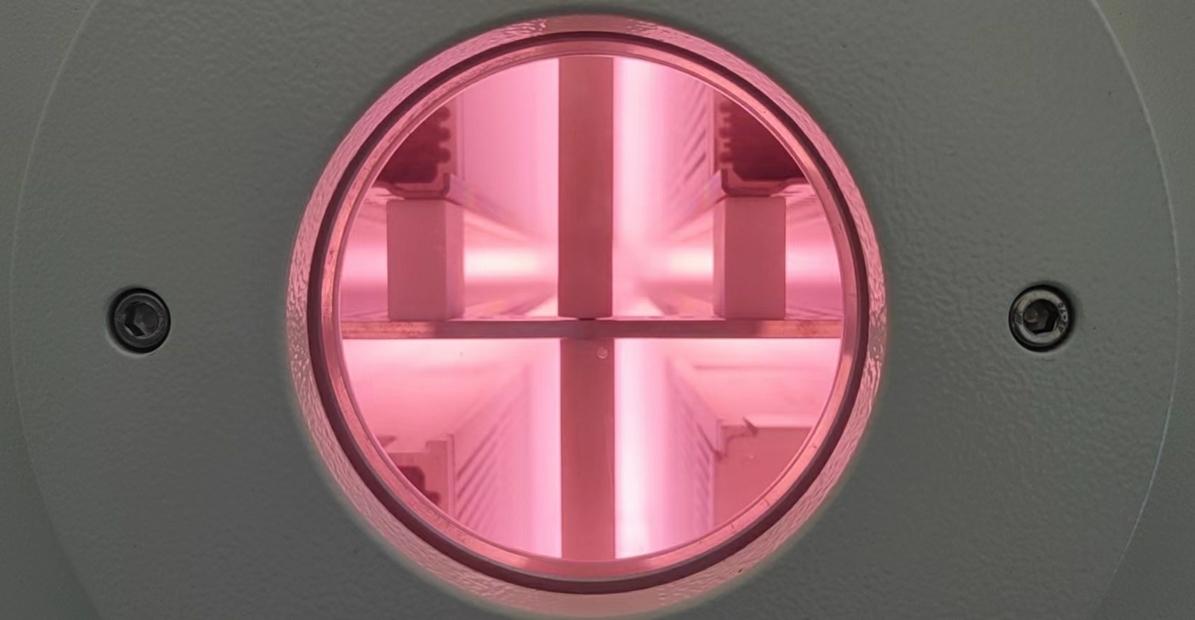

等离子方案：采用 O₂+Ar 混合气体，等离子深入微孔内部，氧化分解胶渣、剥离碳化层，胶渣清除率＞95%；孔壁清洁均匀，沉铜层结合力提升 40%，彻底解决深孔清洁难题。
2. 内层线路 / 多层板：压合前预处理
痛点：内层铜面氧化、指纹 / 油污残留，传统化学清洗易残留药液、腐蚀铜箔，导致层压后分层、爆板。
等离子方案：去除铜面氧化层与有机污染物，微观粗化铜面（Ra 提升 0.2–0.5μm） 并引入活性基团；替代化学磨刷，无铜箔过蚀、无药液残留，层间结合力提升 30%，分层不良率降至 0.1% 以下。

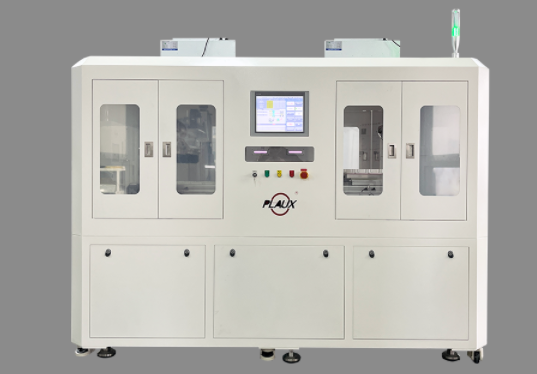

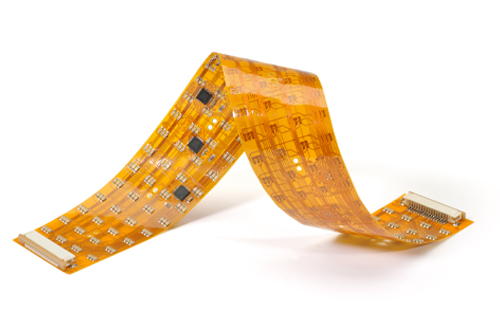

3. 柔性板（FPC）/ 刚挠结合板：活化与粘接增强
痛点：聚酰亚胺（PI）、聚酯（PET）表面惰性强、表面能低，覆盖膜贴合易开裂、油墨印刷易脱落、弯折后分层。
等离子方案：低温（≤60℃）处理，打破 PI 表面惰性分子键，表面能从 30mN/m 提升至 65mN/m 以上；覆盖膜剥离强度提升 50%，油墨附着力达 5B 级，弯折 10 万次不分层，适配超薄（≤50μm）柔性基材。
4. 高频高速板（PTFE / 低 Dk 材料）：表面改性与镀铜增强
痛点：5G 基站、毫米波雷达用 PTFE（特氟龙）等低介电材料，表面极度惰性，沉铜易脱落、阻焊掉油，冷热冲击后铜箔剥离。
等离子方案：O₂+CF₄混合气体，去除表面氟化物（去除率 99%） ，引入活性基团；铜箔剥离强度达 8N/cm，通过 - 55℃~125℃冷热冲击，阻焊附着力提升 40%，解决高频材料粘接难题。
5. 阻焊前（绿油前）：清洁活化防起泡
痛点：外层铜面指纹、油脂、氧化层残留，导致阻焊油墨附着力差，绿油起泡、脱落、渗镀，车载 / 工业 PCB 尤为突出。
等离子方案：常压在线等离子（N₂+Ar），氧化层去除率 99% ，彻底清除微量污染物；绿油附着力提升 30%，起泡率从 5% 降至 0.3%，保障长期绝缘可靠性。
6. SMT / 封装焊盘：精密清洗降虚焊
痛点：BGA、QFP 焊盘残留助焊剂、微氧化，锡膏润湿性差，虚焊率高（3%–5%） ，导致电子产品死机、功能异常。
等离子方案：N₂+Ar 等离子快速处理（2 秒 / 片），去除焊盘氧化层与残留，锡膏铺展面积增加 50%；BGA 虚焊率从 3.2% 降至 0.5%，键合强度提升 35%，适配高速贴装产线。
7. IC 载板 / 先进封装：键合与塑封强化
引线键合前：清洗芯片焊盘与基板焊点，去除氧化与有机污染，金线 / 铜线键合拉力达标率＞99.9%，降低开路风险。
塑封 / 底部填充前：活化基板与芯片表面，提升塑封料、底部填充胶的流动性与结合力，缓解热膨胀系数失配，封装可靠性提升 50%。
随着 5G/6G、AI、汽车电子、先进封装（如 Chiplet）快速发展，PCB 向更小线宽（≤2μm）、更小孔径（≤50μm）、更高频率、更轻薄方向演进，等离子表面处理将成为高端 PCB 制造的标配工艺，应用场景持续深化。
