等离子刻蚀机百科
文章导读：等离子刻蚀机（Plasma Etching Machine）是半导体制造、微纳加工等领域的关键设备，用于通过等离子体化学反应和物理轰击，将掩膜图形精确转移到晶圆（硅片）或其他衬底材料表面，实现纳米级尺寸的图形刻蚀。

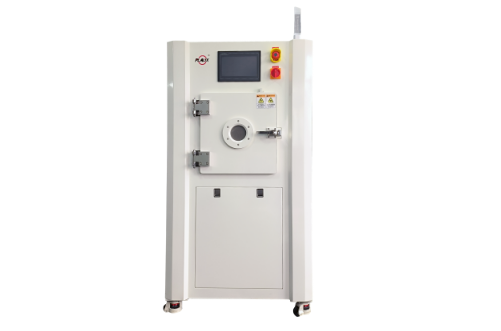

一、定义与核心原理
等离子刻蚀机（Plasma Etching Machine）是半导体制造、微纳加工等领域的关键设备，用于通过等离子体化学反应和物理轰击，将掩膜图形精确转移到晶圆（硅片）或其他衬底材料表面，实现纳米级尺寸的图形刻蚀。其核心原理是：
等离子体产生：通过射频（RF）、微波或电感耦合（ICP）等电源，使反应气体（如 CF₄、Cl₂、O₂等）电离，形成包含离子、电子、自由基的等离子体。
刻蚀过程：
化学刻蚀：活性自由基与材料表面发生化学反应，生成易挥发产物（如 Si + 4F → SiF₄↑）。
物理刻蚀：高能离子（如 Ar⁺）在电场作用下轰击材料表面，通过溅射效应去除原子层。
混合刻蚀：两者结合，兼顾刻蚀速率与图形精度。
二、分类与特点
根据等离子体产生方式、刻蚀机制及应用场景，等离子刻蚀机可分为以下类型：1. 按刻蚀机制
干法刻蚀优势：刻蚀精度高（可达纳米级）、污染少、适合复杂图形，是半导体主流工艺。
应用：芯片制造中的介质层（SiO₂）、金属层（Al、Cu）、半导体层（Si、GaAs）刻蚀。
湿法刻蚀（非等离子体工艺，仅作对比）
原理：用化学溶液腐蚀材料，成本低但精度差（微米级），适用于简单图形（如分立器件）。
2. 按应用领域
半导体制造：刻蚀晶体管、互连结构、TSV（硅通孔）等。MEMS（微机电系统）：刻蚀加速度计、陀螺仪的硅结构。
光电子：刻蚀光波导、VCSEL（垂直腔面发射激光器）阵列。
柔性电子：刻蚀柔性衬底（如 PI、PET）上的电极图案。
三、关键技术参数与性能指标
1. 刻蚀速率：单位时间内材料去除厚度（如 nm/min），受气体流量、功率、压力等因素影响。2. 刻蚀均匀性：晶圆表面刻蚀厚度的一致性（误差＜5% 为优），影响芯片良率。
3. 刻蚀选择性：目标材料与掩膜材料的刻蚀速率比（如 SiO₂刻蚀时对 Si 的选择性＞20:1），避免损伤底层材料。
4. 线宽偏差（CD Uniformity）：刻蚀后图形尺寸与设计值的偏差（先进制程要求＜3%）。
5. 等离子体损伤：高能离子对器件表面的物理 / 化学损伤（如界面态密度增加），需通过低能量离子工艺（如脉冲等离子体）抑制。

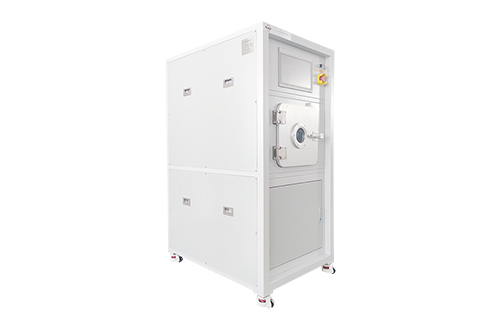

四、核心部件与工作流程

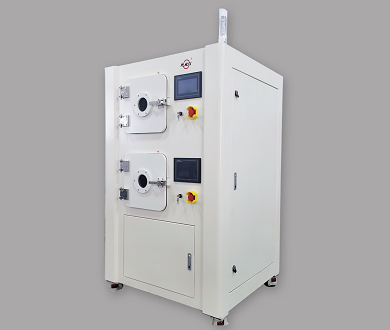

1. 核心部件
反应腔室：采用石英或铝材质，需耐腐蚀性气体（如 NF₃）和高温。射频电源：提供能量激发等离子体，先进设备支持多频电源（如低频 + 高频组合）。
气体供应系统：精确控制反应气体（如 CF₄、CHF₃、HBr）和吹扫气体（N₂、Ar）的流量与比例。
真空系统：维持腔室低气压（1–100Pa），确保等离子体稳定存在。
温控系统：控制晶圆温度（如–100℃~200℃），调节化学反应速率与离子轰击能量。
2. 典型工作流程
1. 晶圆装载：通过机械手将涂覆光刻胶的晶圆送入腔室。2. 等离子体激发：通入反应气体，开启射频电源产生等离子体。
3. 刻蚀过程：
化学刻蚀：自由基与材料反应生成挥发性产物（如 Si 刻蚀生成 SiF₄）。
物理刻蚀：离子轰击去除材料，形成垂直侧壁。
4. 刻蚀终点检测：通过光发射光谱（OES）实时监测，刻穿目标层时自动停止。
5. 晶圆卸载与清洗：去除残留光刻胶（如用 O₂等离子体灰化），进入下一工序。
五、技术趋势
原子级刻蚀（ALE）：通过自限制反应实现单原子层精度，解决传统刻蚀的离子损伤问题。三维刻蚀（3D Etching）：应对 3D NAND（堆叠层数＞500 层）和 3D IC 的复杂结构刻蚀需求。
无掩膜刻蚀：结合电子束直写与刻蚀，用于小批量定制化芯片（如 ASIC 原型）。
绿色工艺：开发无氟气体（如 HBr、Cl₂）刻蚀技术，减少温室气体排放（CF₄的全球变暖潜能值是 CO₂的 6500 倍）。
总结：等离子刻蚀机是半导体产业链的 “心脏设备”，其技术水平直接决定芯片制程的先进性。随着摩尔定律逼近物理极限，刻蚀技术正从 “图形转移工具” 演变为 “原子级材料工程平台”，推动半导体产业向三维集成、异构计算等新范式突破。
